CRF10 telepítési és használati utasítás
Tartalomjegyzék
1. Általános információk2. Kezelés
2.1. Gombok funkciói
2.2. Gomb kombinációk
2.3. Kijelzőn látható információk
3. Telepítés
3.1. Felszerelés
3.2. Elektromos bekötések
3.2.1. Bekötési ábrák
3.3. Be- és kimenetek
3.4. Mikrokapcsolók beállítása
4. Használat
4.1. WiFi kapcsolat, mobil applikáció
4.2. Hőmérséklet szabályozás
4.2.1. Hőmérséklet mérése
4.2.2. Hőmérséklet szabályzási módok
4.2.3. Ideiglenes üzemmódok
4.2.4. Helyiség hőmérséklet beállítása
4.2.5. Ventilátor fokozat beállítása
4.2.6. Hűtés- fűtés üzemmódváltás
4.2.7. Időprogram szerinti működés
4.3. További funkciók
4.3.1. Billentyűzár
4.3.2. Információs menü
4.3.3. Gyári konfiguráció visszaállítása
4.3.4. Minimum vízhőmérséklet
4.3.5. Padlófűtés és fan-coil hűtés vezérlés
4.3.6. Speciális funkciók - digitális bemenetek
5. MODBUS kapcsolat, épületfelügyeleti csatlakozás
6. Konfigurációs paraméter lista
6.1. Felhasználói paraméterek
6.2. Rendszer paraméterek
6.3. Testreszabási paraméterek
6.4. MODBUS paraméterek
7. Műszaki adatok
1. Általános információk
A CRF10 egy digitális, programozható szabályzó egység fan-coil berendezésekkel fűtött vagy hűtött környezet hőmérsékletének szabályozására szolgál. A készülék automatikusan vezérli a ventilátort, valamint a szelepeket, annak érdekében, hogy a helyiség hőmérsékletét a legmegfelelőbb módon szabályozza. A kiválasztott konfigurációtól függően képes három fokozatú és fokozatmentes (0-10 V vezérlésű) ventilátor, nyit-zár és arányos szabályzású szelepek vezérlésére is. A hőmérséklet mérése a beépített hőmérséklet érzékelővel vagy opcionálisan külső érzékelővel is lehetséges. A készülék WiFi csatlakozással is rendelkezik, amelyet a felhasználó tud aktiválni, és a mobil applikáció segítségével távolról irányíthatja a vezérelt fan-coil berendezés működését. Az eszköz továbbá MODBUS RTU protokoll alapú épületfelügyeleti rendszerhez is csatlakoztatható.
2. Kezelés
2.1. Gombok funkciói
A termosztáton öt gomb található, amelyek segítségével annak minden funkciója kezelhető.
(Be/Ki kapcsoló) gomb funkciói
| 1. | A gomb rövid megnyomásával a termosztát be- és kikapcsolható. |
| 2. | A gomb 5 másodpercig nyomva tartásával a kijelzőn látható információ váltható az egyszerűsített és a részletes nézet között. |
| 3. | A paraméter konfigurációs menüben megnyomva kilép a menüből és visszatér a normál kijelzésre. |
(Ventilátor fokozat) gomb funkciói
| 1. | A gomb egyszeri megnyomásával a kijelzőn az aktuális ventilátor fokozat jelenik meg. Ismételt megnyomásával léptethető és beállítható a kívánt ventilátor fokozat. A fokozatok 1 (alacsony) -> 2 (közepes) -> 3 (magas) -> AUTO állás közül választhatóak ki, ebben a sorrendben. |
| 2. | A paraméter konfigurációs menüben megnyomva az U -> P -> C -> M paraméter csoportok közötti léptetésre szolgál. |
| 3. | A gomb 8 másodpercig nyomva tartásával törölhető a szűrő telítettség hiba (amennyiben a funkció aktiválva van). |
Megjegyzés: Az 1, 2, 3 fokozat beállítása esetén a ventilátor a beállított fokozaton fog működni a kívánt hőmérséklettől való eltérés esetén. Auto állásban az eszköz automatikusan állítja be az ideális fokozatot a mért és kívánt helyiség hőmérséklet különbség alapján. Nagy eltérés esetén magasabb fokozatba kapcsolja a ventilátort és ahogy a hőmérséklet közelíti a kívánt értéket úgy csökkenti a fokozatot. OFF állásban a ventilátor minden esetben kikapcsolva marad. Az OFF állás alapesetben nem elérhető, az U80/U81 paraméterben lehet aktiválni. Ha az eszköz 0-10 V-os, EC ventilátor vezérlésre van konfigurálva, a három fix fokozathoz tartozó sebességek fűtés üzemmódban a C90-C92, hűtés üzemmódban a C93-C95 paraméterekben állítható be. AUTO állásban a szabályzás fokozatmentes. A paraméterek pontos ismertetése a Konfigurációs paraméterek fejezetben olvasható.
(Menü) gomb funkciói
| 1. | A gomb rövid megnyomásával a hőmérséklet szabályzási módok között válthatóak, Komfort, Gazdaságos és Időprogram szerinti működést beállítva. |
| 2. | A gombot 8 másodpercig nyomva tartva a hűtés és fűtés üzemmódok válthatóak. (Csak ha a kézi üzemmód váltás engedélyezve van.) |
| 3. | A paraméter konfigurációs menüben megnyomva a paraméter értékének módosítását teszi lehetővé, ismételten megnyomva elmenti az aktuális értéket. |
Megjegyzés: Az Időprogram szerinti működés csak akkor érhető el, ha az eszköz csatlakoztatva lett mobil applikációhoz.
és
(Nyíl) gombok funkciói
| 1. | A gombok valamelyikének rövid megnyomásával a kívánt hőmérséklet beállítása menübe lép be. A kijelzőn megjelenik az aktuálisan beállított hőmérséklet, amely a megfelelő gomb megnyomásával növelhető vagy csökkenthető. A gombot nyomva tartva az érték gyorsan állítható, először 0,1 °C-onként, majd 0,5 °C-onként. |
| 2. | A paraméter konfigurációs menüben a paraméterek közti léptetésre szolgálnak, illetve azok értékének növelésére, csökkentésére. |
2.2. Gomb kombinációk
A termosztát egyes funkciói több gomb együttes megnyomásával és nyomva tartásával érhetőek el. Az alábbiakban ezeket a gomb kombinációk láthatóak.| Kombináció | Nyomva tartás | Funkció | Feltétel |
|---|---|---|---|
 | 5 mp | Belépés a paraméter konfigurációs menübe | Ha a konfigurációs menü engedélyezve van |
 | 5 mp | WiFi hálózatra csatlakoztatás | Ha a konfigurációs menü engedélyezve van |
 | 5 mp | Gyári beállítások visszaállítása | Csak a konfigurációs menüben |
 | 10 mp | Billentyűzár | |
 | 1 mp | Információs menü |
2.3. Kijelzőn látható információk
Az eszköz egy 2,13"-os E-papír kijelzővel rendelkezik, amelyen minden információ megjeleníthető, a hőmérsékletek, paraméterek és riasztások is. Két kijelzési mód választható az Egyszerűsített- és a Részletes nézet. A két kijelzési mód között a gomb 5 másodpercig nyomva tartásával lehet váltani.
Egyszerűsített nézet
 |
Megjelenített információk:
- Mért helyiség hőmérséklet bekapcsolt állapotban - Hőmérséklet szabályzás módja (komfort vagy gazdaságos) - Hűtés vagy fűtés üzemmód - Aktuális ventilátor fokozat |
Részletes nézet
 | Megjelenített információk:
- Mért helyiség hőmérséklet, kikapcsolt állapotban is - Kívánt hőmérséklet - Hőmérséklet szabályzás módja (komfort vagy gazdaságos) - Hűtés vagy fűtés üzemmód - Beállított és aktuális ventilátor fokozat - Wi-Fi jelerősség (ha konfigurálva van) |
Kijelzőn megjelenő szimbólumok:
| Szimbólum | Jelentés | Szimbólum | Jelentés |
|---|---|---|---|
 | Fűtés aktív, fűtési szelep nyitva |  | Hűtés aktív, hűtési szelep nyitva |
 | Komfort hőmérséklet szabályzási mód |  | Gazdaságos hőmérséklet szabályzási mód |
 | Időprogram szerinti működés |  | Fagyvédelmi mód, a termosztát a beállított fagyvédelmi hőmérsékletet tartja |
 | Kívánt hőmérséklet beállítás |  | Az adott üzemállapot átmenetileg érvényes |
 | Ventilátor fokozat, a teli sávok száma az aktuális fokozatot jelzi |  | Kiegészítő villamos fűtés aktív |
 | Kimenet hibája |  | Kimenet tiltva |
 | Ablak nyitva (nyitásérzékelő jele alapján), működés felfüggesztve |  | Kondenzvíz hiba, működés felfüggesztve |
 | Ventilátor motor hiba |  | Szűrő eltömődés hiba, a szűrőt tisztítani vagy cserélni szükséges |
 | A helyiségben tartózkodnak |  | A helyiségben nem tartózkodik senki |
 | A vízhőmérséklet nem éri el az induláshoz szükséges hőmérsékletet |  | WiFi hálózathoz csatlakoztatva, a megjelenő sávok száma a jelerősséget mutatja |
 | Nincs csatlakozva a WiFi hálózatra |  | Paraméter konfigurációs menü |
Szimbólumok és kimenetek
A kimenetekhez tartozó szimbólumok abban az esetben is megjelennek a kijelzőn, ha az arányos kimenet csak minimum nyitási értéken van.
A kimenethez tartozó szimbólumok
azok tiltását jelző szimbólummal együtt is megjelenhetnek. Ez az jelenti, hogy az adott kimenetnek aktívnak kellene lennie, de valamilyen funkció annak működését átmenetileg akadályozza. Ezek lehetnek például:
- Minimum vízhőmérséklet termosztát nem engedi elindulni a ventilátort
- Az ablaknyitás érzékelő szünetelteti a működést
A kimenethez tartozó szimbólumok a hibát jelző szimbólummal együtt is megjelenhetnek. Ez az jelenti, hogy az adott kimenettel kapcsolatos hibát jelent.
3. Telepítés
FIGYELEM! Az egységek szerelését, telepítését és elektromos bekötését kizárólag villamos képesítéssel rendelkező, arra engedéllyel rendelkező szakember végezheti! Az elektromos betáplálás kiépítésének és az egység bekötésének meg kell felelnie az ide vonatkozó aktuálisan érvényben lévő MSZ.EN. szabványoknak, jogszabályoknak és előírásoknak. A telepítés, bekötés, javítás megkezdése előtt győződjön meg róla, hogy az eszköz le legyen választva az elektromos hálózatról.
A termosztát telepítése során, a megfelelő működés biztosításához az alábbiak szerint járjon el.
- A helyiség hőmérséklet helyes mérése érdekében az egységet belső, fűtetlen térrel nem érintkező falon, hő- és huzatforrásoktól távol kell elhelyezni. Amennyiben külső érzékelőt alkalmaznak, ezek az érzékelőre érvényesek.
- A vízhőmérséklet érzékelőt (SW) a csővezeték olyan szakaszán kell elhelyezni, ahol a hőmérsékletet abban az esetben is pontosan méri, ha a víz áramlását szelepek akadályozzák.
- Egy külső érzékelőt vagy vízhőmérséklet érzékelőt csak egy termosztáthoz csatlakoztasson.
- Normál üzemi körülmények között a készülék erre kifejlesztett speciális algoritmus szerint kompenzálja a beépített hőmérséklet érzékelőt befolyásoló belső elektronikus komponensek okozta hőfejlődést.
Beüzemelés során átmenetileg az eszköz a valóstól eltérő hőmérsékletet jelezhet ki, amelyet az algoritmus fokozatosan kompenzál, majd néhány perc elteltével ez az eltérés megszűnik.
- Ha a kimeneteken huzamosabb ideig jelentős terhelés áll fenn (az áram felvétel közelíti azok maximális terhelhetőségét), előfordulhat, hogy a belső elektronikus komponensek hőmérséklete emelkedik, amely átmenetileg befolyásolhatja a beépített érzékelő által mért hőmérsékletet. Külső érzékelő használata esetén ez nem jelentkezik.
- Ha az eszköz bármilyen okból (például nem ideális elhelyezés) nem pontosan méri a helyiség hőmérsékletét, ennek kompenzációjára a P70 és P71 paraméterekben beállítható egy eltolási érték, amivel beállítható a helyes hőmérséklet kijelzése.
3.1. Felszerelés

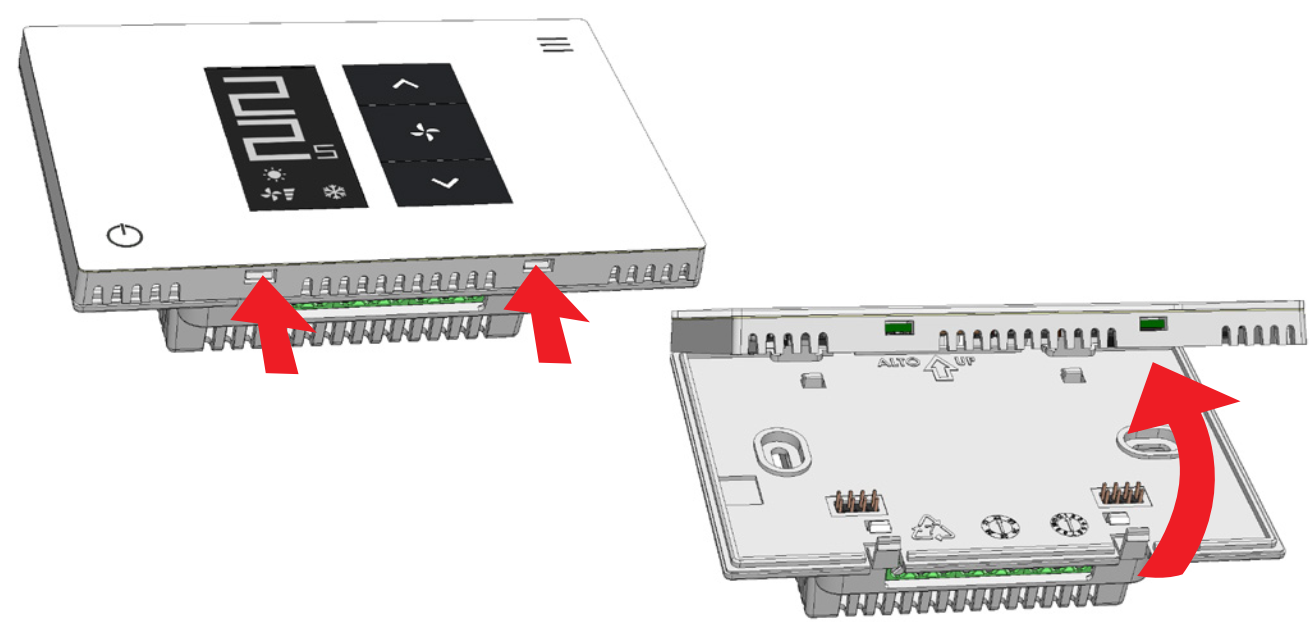

Az eszköz felszereléséhez kövesse a következő lépéseket. 1. Távolítsa el az előlapot az 1. ábrán látható módon. A két alsó fül megnyomásával az előlap eltávolítható a hátlapról. Az előlap alját felfele fordítva húzza le azt a hátlapról.2. A termosztát falba rögzítése előtt végezze el az elektromos bekötéseket a 3.2 fejezetben leírtaknak megfelelően. A bekötés megkezdése előtt győződjön meg róla, hogy a vezetékek nincsenek feszültség alatt.

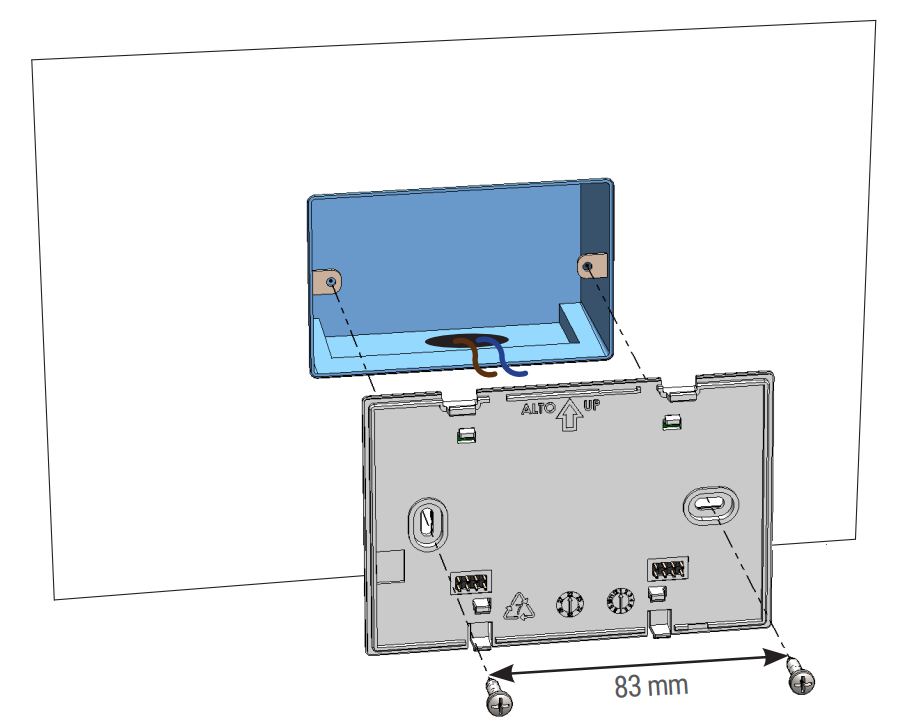

3. Rögzítse a termosztátot a falba beépített szerelődobozhoz a 2. ábra szerint.
4. Szükség esetén állítsa be a mikrokapcsolókat.

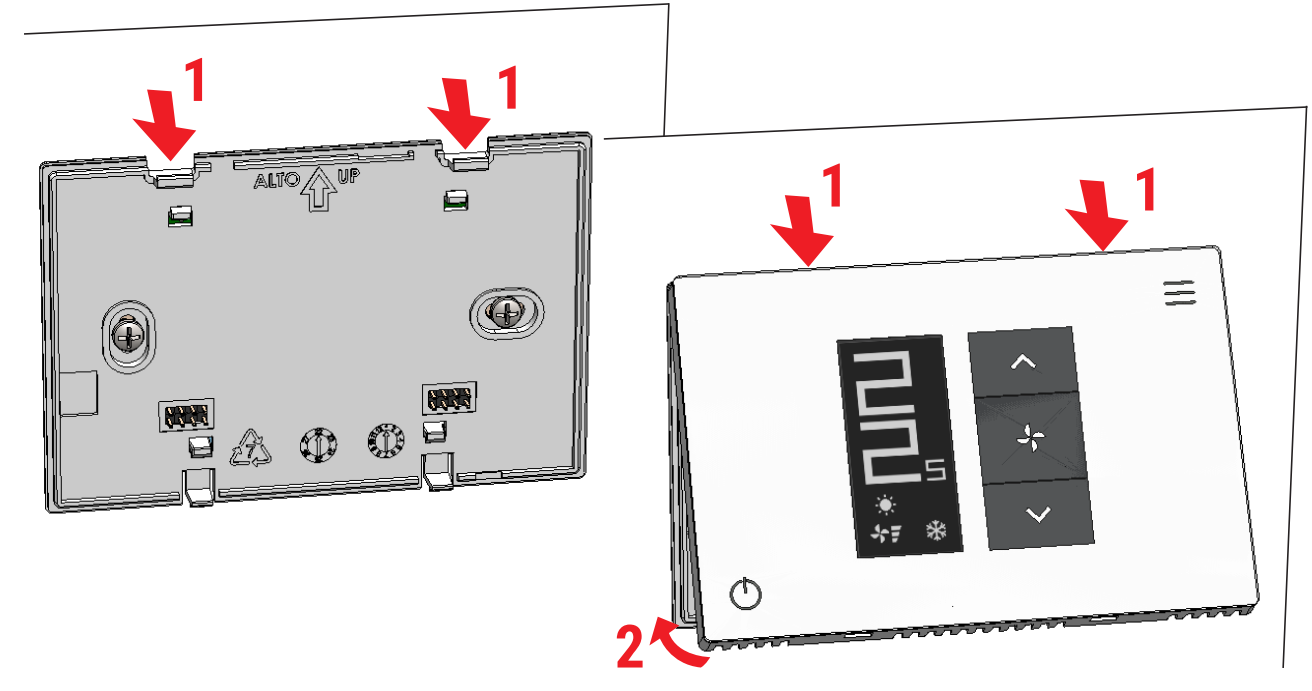

5. Helyezze vissza az eszköz előlapját, a 3. ábrán látható módon. Először a felső füleket pattintsa be, majd az alsókat.
 |  |  |
| 1. ábra | 2. ábra | 3. ábra |
3.2. Elektromos bekötések
FIGYELEM!
A telepítés során tartsa be a jelen leírásban foglaltakat, különösen tekintettel az alábbiakra. Ezek figyelmen kívül hagyása személyi sérülést ill. garanciavesztést okozhat.
- Az eszköz kizárólag 85..264 V feszültségű, váltakozó áramú, 1 fázisú hálózatra csatlakoztatható.
- Minden esetben a megfelelő sorkapocs pontra csatlakoztassa a fázis (L) és nulla (N) vezetékeket.
- A villamos betápláló-vezetékeket minden vezetőt megszakító mechanikus főkapcsolóval, valamint megfelelő túláram védelmi kapcsolókkal és olyan megszakítókkal kell biztosítani, amelyek minden póluson legalább 3 mm-re eltávolodnak egymástól.
- A DI M13, SA M14, SW M15 digitális bemenetekre csatlakoztatott eszközöknek feszültségmentes kialakításúnak kell lenniük, kettős szigeteléssel vagy galvanikus (pl.: relé) leválasztással kell rendelkezniük.
- A 0-10 V-os kimenetekre több eszköz is csatlakoztatható párhuzamosan, ügyelve arra, hogy a kimenet ne legyen túlterhelve. A csatlakoztatott eszközök eredő impedanciája nem lehet kevesebb, mint a kimenet által megengedett impedancia 7. Műszaki paraméterek fejezetben megadott értéke.
- Az érzékelők, termosztát kábelezését minimum 1,5 mm² keresztmetszetű, kettős szigetelésű és 15 méternél nem hosszabb vezetékek segítségével kell elkészíteni. A jelkábeleket és az elektromos hálózati vezetékeket ne vezesse ugyanabban a kábelcsatornában.
- Az eszköz elektromos bekötése, javítása, karbantartása előtt feszültség-mentesíteni kell a betápláló hálózatot.
3.2.1. Bekötési ábrák
Az alábbi lehetőségek közül válassza ki a telepítési körülményeknek, vezérelendő eszközöknek megfelelő bekötési ábrát és aszerint végezze el a bekötéseket! Amennyiben nem találja az ábrák között a megfelelőt, vegye fel a kapcsolatot cégünk ügyfélszolgálatával.
Az első üzembe helyezés során a termosztát kikapcsolt állapotában az ábrák alatt felsorolt paramétereket is állítsa be. Gyári beállításban a termosztát 2 csöves rendszer, EC ventilátor, nyit-zár szelep vezérlésre van konfigurálva. A beállítás elmulasztása hibás működéshez, meghibásodáshoz vezethet!
Jelmagyarázat az elektromos bekötésekhez
| Rövidítés | Jelentés | Rövidítés | Jelentés |
|---|---|---|---|
| L | Fázis | N | Nulla |
| VHE | Nyit-zár fűtési szelep | VCO | Nyit-zár hűtési szelep |
| COM V | Szelep közös pont | I M | AC ventilátor 1. fokozat |
| II M | AC ventilátor 2. fokozat | III M | AC ventilátor 3. fokozat |
| COM M | Ventilátor motor közös pont | AOC | 0-10 V-os hűtési szelep kimenet |
| AOM | EC ventilátor vagy 0-10 V-os fűtési szelep kimenet | GND | Földelés: 0-10 V kimenetek, digitális bemenetek, RS485 csatlakozás |
| DI | Digitális bemenet | SA | Külső hőmérséklet érzékelő |
| SW | Vízhőmérséklet érzékelő | A (+), B (-) | RS485 MODBUS csatlakozás |
| ECM | EC ventilátor 0-10 V szabályzással | M | AC ventilátor, 3 fokozatú motor |
| Sc | 0-10 V-os szelep hajtómű | CF | Ablaknyitás érzékelő |
| 2 csöves rendszer, 3 fokozatú ventilátor, nyit-zár szelep | 2 csöves rendszer, EC ventilátor, nyit-zár szelep |
 |  |
| Paraméter beállítások P03 2 csöves P04 3 fokozatú AC motor P05 Nyit-zár szelep | Paraméter beállítások P03 2 csöves P04 EC motor P05 Nyit-zár szelep |
| 2 csöves rendszer, 3 fokozatú ventilátor, 0-10 V szelep | 2 csöves rendszer, EC ventilátor, 0-10 V szelep |
 |  |
| Paraméter beállítások P03 2 csöves P04 3 fokozatú AC motor P05 Arányos szabályzású szelep | Paraméter beállítások P03 2 csöves P04 EC motor P05 Arányos szabályzású szelep |
| 4 csöves rendszer, 3 fokozatú ventilátor, nyit-zár szelepek | 4 csöves rendszer, EC ventilátor, nyit-zár szelepek |
 |  |
| Paraméter beállítások P03 4 csöves P04 3 fokozatú AC motor P05 Nyit-zár szelep Ezzel a bekötési móddal a termosztát fan-coil és padlófűtési rendszert is tud kezelni, ehhez a P03 paramétert állítsa Padlófűtés-re | Paraméter beállítások P03 4 csöves P04 EC motor P05 Nyit-zár szelep Ezzel a bekötési móddal a termosztát fan-coil és padlófűtési rendszert is tud kezelni, ehhez a P03 paramétert állítsa Padlófűtés-re |
| 4 csöves rendszer, 3 fokozatú ventilátor, 0-10 V szelepek | |
 | |
| Paraméter beállítások P03 4 csöves P04 3 fokozatú AC motor P05 Arányos szabályzású szelep | |
| 2 csöves rendszer, 3 fokozatú ventilátor, nyit-zár szelep, kiegészítő elektromos fűtés | 2 csöves rendszer, 3 fokozatú ventilátor, 0-10 V szelep, kiegészítő elektromos fűtés |
 |  |
| Paraméter beállítások P03 Kiegészítő elektromos fűtés P04 3 fokozatú AC motor P05 Nyit-zár szelep | Paraméter beállítások P03 Kiegészítő elektromos fűtés P04 EC motor P05 Arányos szabályzású szelep |
| 2 csöves rendszer, EC ventilátor, 0-10 V szelep, kiegészítő elektromos fűtés | |
 | |
| Paraméter beállítások P03 Kiegészítő elektromos fűtés P04 EC motor P05 Arányos szabályzású szelep |
3.3. Be- és kimenetek
A termosztát 5 relé kimenettel rendelkezik, amelyek a fázis vezetőt (L) zárják, ezáltal használhatóak nyit-zár szelep hajtóművek (3-4 sorkapocs pont), illetve 3 fokozatú AC ventilátor motor (6-7-8 sorkapocs pont) vezérlésére. Emellett 2 analóg, 0-10 V-os kimenettel is rendelkezik (10-11 sorkapocs pont), amelyek arányos szabályzású szelep hajtóművek, vagy EC ventilátor motor vezérlésre használhatóak. Ezek a kimenetek szabadon konfigurálhatóak, normál alkalmazás esetén viszont jellemzően elegendő az P03, P04 és P05 paramétereket beállítani a vezérelt rendszernek megfelelően, a bekötési ábráknál jelöltek szerint. Ezek a paraméterek automatikusan konfigurálják a paramétereket a szabályzási módnak megfelelően.A termosztát konfigurálható bemenetekkel is rendelkezik:
- A 12-14 (vagy 14-16) sorkapocs pontokra külső hőmérséklet érzékelő (SA) csatlakoztatható, ha az alkalmazási vagy telepítési körülmények miatt a beépített érzékelő nem használható. A használni kívánt érzékelőt a P65 paraméterben lehet kiválasztani.
- A 12-15 (vagy 15-16) sorkapocs pontokra vízhőmérséklet érzékelő (SW) csatlakoztatható, amelyet lehet használni működés korlátozásra (nem megfelelő vízhőmérséklet esetén nem indul a ventilátor) vagy automatikus hűtés-fűtés üzemmódváltásra. Alternatívaként minimum vízhőmérséklet kapcsoló termosztát is csatlakoztatható. Ezen bemenet funkcióját a P60 paraméterben lehet kiválasztani.
- A 14 és 15 bemeneti pontok használhatóak digitális bemenetként is, ha nem használják őket hőmérséklet érzékelő csatlakoztatására.
- A 12-13 (vagy 13-16) sorkapocs pontok digitális bemenetként működnek, nyit-zár kontaktusként használhatóak, például ablaknyitás érzékelő csatlakoztatására. Mindhárom bemenet számos funkcióra konfigurálható, a 4.3.6. fejezetben részletezettek szerint.
- A 12 és 16 sorkapocs pontok a feszültségmentes bemenetek, a 0-10 V-os kimenetek és a MODBUS csatlakozás földelési (GND) pontjaként funkcionálnak.
- A digitális bemenetekre csatlakoztatott eszközök több termosztátra is beköthetőek párhuzamosan, ez esetben központi vezérlést lehet kialakítani, valamilyen funkció (például be-ki kapcsolás vagy hűtés-fűtés átváltás céljából). Ez esetben az összes termosztát földelés (GND) kapocspontjait is össze kell kötni. Elsősorban a 13-as sorkapocs pontot érdemes központi vezérléshez használni, mert ez belsőleg generált 24 VDC áramkörre csatlakozik, ezért kevésbé érzékeny a zavarokra, mint a többi bemenet, amelyek 3,3 VDC áramkörre csatlakoznak.
- A digitális bemenetek, 0-10 V-os kimenetek és MODBUS csatlakozás vezetékeit az erősáramú vezetékektől külön kábelcsatornában kell vezetni, ezzel elkerülve az esetleges zavaró jeleket, de legfőképp az elektromos leválasztás fenntartása miatt.
- Ha a rendszer elektromos (kiegészítő) fűtést is tartalmaz, azt minden esetben a 3-as sorkapocs pontra kell bekötni és nem a fűtési szelep helyére, a vonatkozó bekötési ábráknak megfelelően. A kimenet terhelhetősége nem teszi lehetővé a fűtőtest közvetlen bekötését, ezért csak mágneskapcsoló vezérlésére használható, ami a fűtőtest elektromos betáplálását vezérli.
A termosztát kimenetei paraméterek segítségével teljes mértékben konfigurálhatóak. A könnyebb telepítés érdekében mindegyik sorkapcson jelölve van a tipikus alkalmazási módja, ugyanakkor számos más funkcióra is lehet őket használni. Igény szerint egy funkció akár több kimenetre is felprogramozható.
A telepítést követő beállítás megkönnyítése érdekében a termosztát képes automatikusan beprogramozni a kimeneteket a normál alkalmazásokra, ehhez a P03, P04 és P05 paramétereket kell csak beállítani a vezérelt rendszernek megfelelően, a bekötési ábráknál jelöltek szerint. Ezen három paraméter beállítása az összes többi kimenet konfigurációs paramétert beállítja.
P03 rendszer típusa: a vezérelt rendszert lehet beállítani: 2 csöves, 4 csöves, elektromos fűtés, kiegészítő elektromos fűtés, padlófűtés
P04 ventilátor típusa: 3 fokozatú AC motor, EC ventilátor motor
P05 szelepek típusa: nincs szelep vezérlés, nyit-zár szelep, arányos szabályzású szelep
Ha a kimeneteket kézzel szeretné konfigurálni vagy egyéb funkcióra szeretné használni, állítsa a P04 és/vagy P05 paramétereket 'Egyedi' (CUSTOM) értékre. Ezt követően a kimenetek teljes konfigurációja lehetővé válik, például a 3-as sorkapocs ponthoz tartozó relé kimenet a P15, P16 és P17 paraméterek segítségével programozható. Az egyes kimenetek lehetséges funkciói eltérőek, a részletes lista a 6.2.2. fejezetben található.
FIGYELEM!
Az 1-9 sorkapocs pontok erősáramú csatlakozások, a feszültség szint megegyezik a betápláló hálózatéval (230 V), míg a 10-18 sorkapocs pontok gyengeáramú csatlakozások (24 V vagy alacsonyabb). Az erős- és gyengeáramú vezetékeket tilos ugyanabban a kábelcsatornában vezetni. Különösen fontos az erős- és gyengeáramú vezetékek külön-külön rögzítése kábelkötözővel, hogy egy vezeték hibája vagy szakadása esetén ne csökkenjen a gyengeáramú vezetékek védettsége a magas feszültségtől.
3.4. Mikrokapcsolók beállítása

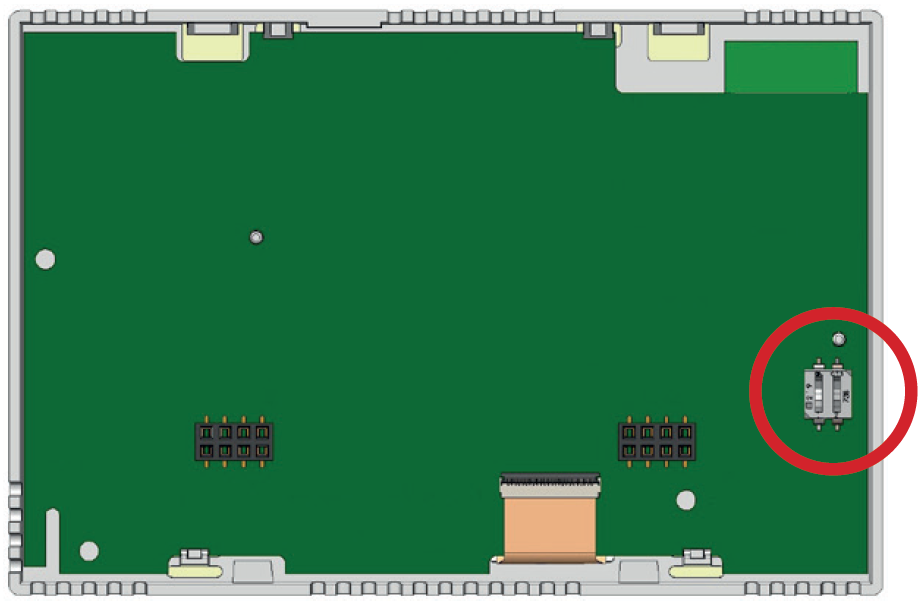

A készülék előlapjának hátulján két mikrokapcsoló található.
Ezek az alábbi funkciókkal rendelkeznek:
1. számú mikrokapcsoló: Engedélyezi/letiltja a 120 Ω záró ellenállást; csak RS485 hálózat utolsó eszközénél engedélyezze.
Engedélyezi a 120 Ω záróellenállást
Letiltja a 120 Ω záróellenállást 2. számú mikrokapcsoló: Engedélyezi/letiltja konfigurációs paraméterekhez való hozzáférést és a WiFi párosítási módot.
Letiltja a paraméter hozzáférést Engedélyezi a paraméter hozzáférést
4. Használat
4.1. WiFi kapcsolat, mobil applikáció
Az eszköz kikapcsolt WiFi-vel kerül leszállításra, használható WiFi kapcsolat nélkül is. Ez esetben viszont hagyományos programozható termosztátként működik, az időprogram szerinti működés nem érhető el, nem lesz szerkeszthető az időprogram. A telepítés során nincs szükség a WiFi csatlakoztatására, a konfigurációs paraméterek beállítása az eszközön közvetlenül történik, nem a mobil applikáción keresztül. A WiFi csatlakoztatást a végfelhasználó végezheti el, ezáltal nem kell kiadnia a hálózat jelszavát a telepítő szakember részére.Az eszköz WiFi hálózatra való csatlakoztatásához a
gomb kombinációt kell használni vagy az U09 paraméter értékét kell 'ENABLED'-re állítani, amennyiben korábban nem lett még csatlakoztatva az eszköz, ez a beállítás aktiválja a WiFi párosítást.Ha valamiért újbóli párosítás szükséges, például mert megváltozott a hálózat jelszava, a
gomb kombináció használatával vagy az U09 paraméter értékének 'PAIRING'-re állításával lehetséges az újbóli párosítás. Amennyiben mégsem szeretné módosítani a korábban beállított WiFi hálózatot, a
gomb megnyomásával mentés nélkül ki tud lépni a párosítási módból.A mobil applikáció használatához töltse le a Smart Fan applikációt, majd regisztráljon e-mail címével, az applikáció instrukcióit követve. Ezt követően állítsa a termosztátot a fent leírtak szerint WiFi párosítási módba, az applikációban válassza ki az 'Eszköz hozzáadása' opciót és válassza ki a lehetőségek közül az Ön eszközét. A hozzáadás befejezéséhez kövesse az applikációban megjelenő utasításokat.
Az eszköz hozzáadását követően néhány percbe telhet mire a termosztát megjelenik az applikációban. A termosztát kijelzőjén ellenőrizhető, hogy csatlakozik-e a WiFi hálózathoz, a kijelző jobb felső sarkában látható a
ikon. Az ikonon megjelenő sávok száma a hálózat jelerősségét mutatja.A WiFi beállítását követően a lehetséges az újbóli párosítás letiltása a konfigurációs paraméterek módosításának zárolásával. Ehhez a termosztát belsejében található 2-es számú mikrokapcsolót állítsa ON állásba, a 3.4. fejezetben foglaltak szerint. Ezen beállítás mellett, ha a felhasználó megpróbál belépni a párosítás módba, a kijelzőn a
jelenik meg.Az eszköz használható aktív WiFi kapcsolat nélkül is. Ha soha nem csatlakoztatják WiFi-re és a mobil applikációhoz, akkor az időprogram szerinti működés nem érhető el, a Komfort és Gazdaságos üzemmódok között a termosztát gombjaival lehet váltani és be- kikapcsolása is kézzel lehetséges. Ha egyszer csatlakoztatták a mobil applikációhoz, akkor annak segítségével az időprogram beállítható, és a WiFi kikapcsolása esetén is használható marad, a beállított program viszont nem módosítható, a legutolsó csatlakoztatott állapotban elmentett időprogram szerint fog működni. Ez a funkció lehetőséget biztosít a termosztát olyan helyen történő telepítésére, ahol több felhasználó is hozzáférhet. A WiFi kikapcsolásával és az újbóli párosítás letiltásával elkerülhető, hogy illetéktelen személyek azt saját applikációjukhoz hozzáadják.
Az eszköz belső óráját nem szükséges beállítani, a WiFi hálózathoz csatlakoztatva a pontos időt automatikusan letölti. Az applikáció segítségével az időzóna szükség szerint módosítható, ha például az eszköz nem a Közép-Európai időzónában kerül telepítésre. A termosztát beépített elemmel is rendelkezik, ezért a pontos időt hónapokig megjegyzi abban az esetben is, ha nincs áram alatt vagy a WiFi-hez csatlakoztatva. Ennek köszönhetően áramkimaradás vagy szándékos áramtalanítás esetén is megjegyzi a legutolsó üzemállapotot, és az áramellátás helyreállítását követően aszerint folytatja a működést. Ha WiFi kapcsolat nélkül szeretné használni a termosztátot, de időprogram szerinti működéssel, akkor az óra frissítéséhez és a téli/nyári időszámítás átállításához évente legalább két alkalommal szükséges lesz a WiFi-t bekapcsolni.
Ha az eszközt aktív WiFi kapcsolattal használják, a működtető szoftver (firmware) automatikusan frissül. A szoftver frissítések hibajavításokat, fejlesztéseket és új funkciókat is tartalmazhatnak. A szoftver frissítése jellemzően néhány percet vesz igénybe, eközben az eszköz nem használható, a kijelzőn a frissítés állapota látható. Fontos, hogy a frissítés során az áramellátás stabil legyen, ne szakadjon meg. Ha folyamatos WiFi kapcsolat nélkül használják a termosztátot a szoftver frissítéséhez legalább fél órára csatlakoztatni kell. Az eszközre telepített szoftver verzió az Információs menüben ellenőrizhető, a legutolsó elérhető verzió pedig ezen leírás végén megtalálható. Minden új szoftver verzió száma nagyobb a korábbi verziókénál.
4.2. Hőmérséklet szabályozás
A hőmérséklet szabályozását a termosztát a ventilátor és a szelepek vagy az elektromos fűtés vezérlésével végzi. A kívánt- és mért helyiség hőmérséklet alapján kapcsolja a vezérelt eszközöket, hogy maximális komfortot és hatékonyságot biztosítson mind hűtésben, mind fűtésben. Különböző környezetek különböző beállításokat igényelnek a pontos szabályzás biztosításához. Ez az eszköz a szabályzás finomhangolásához számos lehetőséget biztosít. Ezek közül legfontosabb az arányos és integráló szabályzás lehetősége. Az arányos szabályzási sáv (P tag) a C40 és C41 paraméterekben, az integrálási idő (I tag) a C42 és C43 paraméterekben állítható be, külön a hűtés és fűtés üzemállapotokra. Ezen paraméterek finomhangolását minden rendszernél külön kell elvégezni, nem alkalmazhatóak általános beállítások, mert a rendszer viselkedése befolyásolja az ideális értéket.Az arányos szabályzási sáv °C-ban adható meg és az a hőmérséklet eltérést jelenti a kívánt értéktől, amelynél a szelep teljesen kinyit, a ventilátor maximális fordulaton üzemel. Minél kisebb az arányos sáv a rendszer annál gyorsabban reagál a helyiségben fellépő hőmérséklet változásokra. Nem szabad viszont túl kicsire állítani az értékét, mert az hőmérséklet ingadozáshoz, instabilitáshoz vezethet. Ha túl széles a sáv, akkor a szabályzás lassú lesz, szélsőséges esetben előfordulhat, hogy nem lesz képes elérni a kívánt helyiség hőmérsékletet.
Az integrálási idő percben állítható, 5 perces időközökkel. Értékét OFF-ra állítva az integráló jellegű beavatkozás kikapcsolható. A rövidebb idő erősebb beavatkozást eredményez, a hosszabb pedig gyengébbet. A túl gyenge reakció megakadályozhatja a kívánt hőmérséklet elérését, az erős beavatkozás pedig hőmérséklet ingadozáshoz, rendszer instabilitáshoz vezethet.
A szelepek arányos szabályozása csak 0-10 V-os szelepekkel lehetséges, nyit-zár szelepekkel nem megvalósítható, azok hűtési-fűtési igény esetén folyamatosan, teljesen nyitva lesznek.
A ventilátor arányos szabályzása AC és EC motor esetén is lehetséges, AUTO fokozat beállítása esetén. A szabályzás EC ventilátorral lényegesen pontosabb, 3 fokozatú AC ventilátor esetén a fokozatok közti kapcsolás hőmérséklet különbsége a C72 és C74 paraméterekben állítható.
4.2.1. Hőmérséklet mérése
A szabályzáshoz használt érzékelő a P65 paraméterben választható ki, a paramétert EXTERNAL T SENSOR értékre állítva a szabályzás a külső hőmérséklet érzékelő alapján történik, bármely más értékre állítva a beépített érzékelő jele alapján.
Az eszköz képes a vízhőmérséklet mérésére is, ehhez szintén NTC típusú érzékelőt kell csatlakoztatni a bekötési ábrák szerint SW-vel jelölt sorkapocs pontokra. A vízhőmérséklet érzékelő két funkciót tud ellátni, az automatikus hűtés/fűtés átváltást vezérli vagy minimum vízhőmérséklet érzékelőként működik. A funkciók működésével kapcsolatos részletek a megfelelő fejezetben olvashatóak.
Ha a szabályzáshoz használt érzékelővel valamilyen probléma áll fenn a kijelzőn hibaüzenet jelenik meg a helyiség hőmérséklet helyén. A szabályzás hiba esetén szünetel.
- 'T OR' vagy 'T OVERRANGE', ha az érzékelt hőmérséklet a mérési tartományon kívül esik
- 'T ERR' vagy 'T ERROR', ha az érzékelő meghibásodott, azaz rövidzárban vagy szakadásban van
4.2.2. Hőmérséklet szabályzási módok
, Gazdaságos módban a , Fagyvédelmi módban pedig a ikon látható a kijelzőn.A fagyvédelmi hőmérséklet értéke a P85 paraméterben állítható. A másik két módban a kívánt hőmérséklet az adott üzemmód aktiválását követően a
és gombok segítségével vagy az applikáción keresztül állítható be. A Komfort és Gazdaságos üzemmódok közötti váltás a rövid megnyomásával történik. Amennyiben a kijelzőn a ikon látható, a termosztát automatikusan vált köztük a beállított időprogramnak megfelelően. A Fagyvédelem mód a termosztát kikapcsolt állapotában automatikusan aktiválódik, ha előtte az fűtés üzemmódba volt állítva.
Gazdaságos üzemmódban (ahogy azt a neve is jelzi) olyan hőmérsékletet célszerű beállítani, ami kevesebb üzemet eredményez, azaz fűtésben alacsonyabb, hűtésben magasabb hőmérsékletet, mint a Komfort módban beállított érték. Az egyes szabályzási módok működésének testreszabására számos paraméter áll rendelkezésre, amelyek segítségével korlátozhatóak a felhasználói módosítások lehetőségei.
Az egyes szabályzási módoknak négy lehetséges alap beállítása van:
- Kikapcsolva (disabled): a felhasználó nem tudja ebbe a szabályzási módba kapcsolni a termosztátot
- Engedélyezve (enabled)
- Ideiglenes módosítható (temporary modifiable): az adott szabályzási mód csak ideiglenesen aktiválható, az időtartam felhasználó által módosítható
- Ideiglenes fix (temporary fixed): az adott szabályzási mód csak ideiglenesen aktiválható, az időtartam felhasználó által nem módosítható
A szabályzási módok külön állíthatóak időprogram szerinti működés és nem időprogram szerinti működés esetére, valamint az U58 paraméter segítségével a hűtés és fűtés üzemmódokra is külön beállítás engedélyezhető. Ennek köszönhetően külön lehetőségek biztosíthatóak a felhasználó számára télen és nyáron.
4.2.3. Ideiglenes üzemmódok
Amikor a termosztát ideiglenes szabályzási módban van, a kijelzőn a üzemmódot jelző ikon mellett a
szimbólum látható. Az ideiglenes mód időtartama külön paraméterben kerül beállításra, ha a szabályzási mód beállítása 'Ideiglenes fix', a felhasználó nem tudja módosítani az időtartamot. Ha a beállítás 'Ideiglenes módosítható' a felhasználó a ideiglenes mód aktiválását követően a és gombok segítségével módosíthatja az időtartamot. A beállítást követően a hátralévő időtartam a szabályzási módot és az Ideiglenes működést jelző ikonok mellett látható a kijelzőn.A beállított időtartam lejártát követően a termosztát visszatér az alapértelmezett szabályzási módhoz, ez az időprogram engedélyezése esetén az adott nap aktuális időpontja szerinti működés. Ha nincs engedélyezve az időprogram, akkor az U56 paraméterben beállított alapértelmezett szabályzási módba tér vissza (Gazdaságos vagy Kikapcsolt javasolt).
Az ideiglenes üzemmódok energia megtakarításra is jól használhatóak, részben helyettesíthető velük az időprogram azon esetekben, amikor a WiFi hálózat nem elérhető, ezért nem lehet időprogram szerint működtetni a termosztátot. Ehhez az alábbi paraméter beállításokat kell alkalmazni:
U48: Ideiglenes módosítható vagy ideiglenes fix
U49: Engedélyezve
U56: Gazdaságos mód
Így a helyiség az idő nagy részében a Gazdaságos hőmérsékleten lesz tartva és amikor a felhasználónak szüksége van rá, a
gomb segítségével aktiválhatja a Komfort szabályzást. Az ideiglenes mód mindenképp lejár egy idő után, a szabályzás visszaáll a Gazdaságos módra. További automatizáció valósítható meg például jelenlét érzékelő segítségével. Az egyik digitális bemenetet fel lehet használni erre és a működését beprogramozni a Komfort mód aktiválására, ha a helyiségben emberek tartózkodnak.4.2.4. Helyiség hőmérséklet beállítása
és gombok megnyomásával állítható be. A kijelzőn ebben az esetben felül a szabályzási mód ikonja (Komfort vagy Gazdaságos ), középen a felirat, alul pedig a hőmérséklet látható. A képernyő felső részén látható ikon jelzi, hogy melyik szabályzási módhoz tartozó hőmérséklet kerül módosításra, ez a nyíl gombok megnyomását követően mindig az éppen aktív mód. Ha nem az aktív módhoz tartozó hőmérséklet beállítást szeretné módosítani, a gomb megnyomásával válthat a Komfort és Gazdaságos módok között.A hűtés és fűtés üzemmódokhoz tartozó kívánt hőmérsékletek is külön módosíthatóak, ezek közül minden esetben csak az aktív üzemmódhoz tartozó hőmérséklet módosítása lehetséges.
Gyári beállításban a kívánt hőmérsékletek szabadon állíthatóak, a Fagyvédelmi hőmérséklet kivételével. A Fagyvédelmi hőmérséklet egy biztonsági funkció, az épületet védi extrém alacsony hőmérsékletek kialakulásától. Ezért ennek értéke csak konfigurációs paraméteren keresztül módosítható (P85).
A szabályzási módokhoz hasonlóan a kívánt hőmérséklet beállítási lehetőségei is testre szabhatók, ezáltal a felhasználói módosítások lehetőségei itt is korlátozhatóak.
A legfontosabb paraméterek az U20-U21 és U24-U25, amelyek segítségével a beállítható hőmérsékletek minimum és maximum értékei konfigurálhatóak, külön a fűtés- és hűtés üzemmódokra. A kívánt hőmérséklet módosítási lehetőségei az U30 és U31 paraméterek segítségével tovább korlátozhatóak, sőt le is tilthatóak, az alábbi négy opció szerint:
- Letiltva (disabled): a felhasználó nem tudja módosítani a termosztát gombjaival a kívánt hőmérséklet értékeket, próbálkozás esetén a kijelzőn a
ikon jelenik meg.- Engedélyezve (enabled): gyári beállítás, a felhasználó szabadon módosíthatja a kívánt hőmérsékletet a beállított határértékek között. A beállítást az időprogram sem írja felül.
- Aktuális (local): a felhasználó tudja módosítani a kívánt hőmérsékletet a termosztát gombjai segítségével, de csak az aktuális, manuálisan aktivált szabályzási módra vonatkozóan. Az időprogramhoz tartozó hőmérsékletek nem lesznek felülírva, az időprogram szerinti működés visszaállításakor a kívánt hőmérsékletek visszaállnak az applikációban beállított értékekre.
- Tartomány (band): a felhasználó csak egy megadott tartományban tudja módosítani a kívánt hőmérsékletet, az applikációban az időprogramnál beállított értékek körül. Az U34 paraméterben állítható be a módosítás megengedett mértéke. A módosított hőmérséklet az időprogramra is vonatkozik. Ez az opció irodaházak és hotelek esetén javasolt beállítás. A felhasználó az előre meghatározott keretek között módosíthatja a helyiség hőmérsékletét a saját igényei szerint, viszont nem tud extrém értékeket beállítani. Az applikációban látható, ha az adott termosztát módosított hőmérséklettel üzemel, ezt külön ikon jelzi. Ezzel lehetőséget biztosít a rendszer felügyelője számára, hogy az applikáción vagy modbus kapcsolaton keresztül visszaállítsa az alapértelmezett helyiség hőmérsékletet.
Az U20-U25 paraméterekben beállított határértékek mind az eszközön, mind az applikáción keresztül végzett módosításokra érvényesek. Az U34 paraméter beállításai kimondottan az eszköz kezelőfelületén keresztül végzett módosítások korlátozására szolgálnak, az applikációra ezen paraméter korlátozásai nem vonatkoznak vagy annak segítségével megkerülhetőek.
4.2.5. Ventilátor fokozat beállítása
gombot, a kijelzőn felül a szabályzási mód ikonja (Komfort vagy Gazdaságos ), középen a szimbólum, alul pedig az új ventilátor fokozat látható.A gomb működése az U80, U81 és U82 paraméterek segítségével testreszabható, igény szerint korlátozható. Az U80 a fűtés- az U81 a hűtés üzemmódban kiválasztható ventilátor fokozatokat határozza meg. Az U82 paraméter segítségével pedig korlátozható, hogy Gazdaságos szabályzási módban mi legyen a kiválasztható maximális fokozat.
Az U35 paraméter segítségével korlátozható a ventilátor fokozat módosításának hatása:
- Teljeskörű (global): ezen beállítás mellett a ventilátor fokozat módosítása felülírja az időprogramban meghatározott fokozatot is
- Korlátozott (local): a ventilátor fokozat csak az aktuális üzemállapotra vonatkozik. Az időprogramban elmentett beállítások nem módosulnak, amikor az időprogram szerinti működésre vált vagy amikor az időprogram a következő beállított periódusra lép, a ventilátor visszaáll az időprogramban beállított fokozatra.
4.2.6. Hűtés- fűtés üzemmódváltás
Kézi üzemmódváltás:
A hűtés és fűtés üzemmódok között a
gomb 8 másodpercig tartó nyomva tartásával lehet váltani. Az idő leteltét követően a kijelzőn megjelenik az új üzemmód neve:- COOL: hűtés üzemmód (nyár)
- HEAT: fűtés üzemmód (tél)
Ekkor elengedheti a gombot, a kijelzés visszatér a főképernyőre és a termosztát az új üzemmód szerint folytatja a helyiség hőmérséklet szabályozását.
Automatikus üzemmódváltás:
Ha a termosztát 2 csöves rendszert vezérel, a hűtés és fűtés üzemmódok között automatikusan is tud váltani. Ehhez csatlakoztasson a bekötési ábrákon jelölt sorkapocs pontra egy vízhőmérséklet érzékelőt (SW), és a P07 paraméter értékét állítsa automatikusra. Ezen beállítás mellett az eszköz figyeli a beérkező víz hőmérsékletét és az alapján automatikusan vált a hűtés és a fűtés között. Az üzemmódok aktiválásához szükséges hőmérsékletek állíthatóak. Ha a vízhőmérséklet a C10 paraméterben beállított alatt van, az eszköz hűtés üzemmódba kapcsol. Ha a víz melegebb, mint a C11 paraméterben beállított hőmérséklet, akkor fűtés üzemmódba kapcsol. Ha a vízhőmérséklet a két érték között van az üzemmód a legutóbbi állásban marad és szükség esetén kézzel átállítható. Ha a vízhőmérséklet érzékelő nincs csatlakoztatva vagy nem működik megfelelően az automatikus átváltás nem lehetséges, de kézzel ez esetben is lehet váltani az üzemmódok között.
Távoli üzemmódváltás:
Ha az üzemmód kiválasztását nem szeretné a felhasználóra bízni és nincs lehetőség automatikus üzemmódváltást alkalmazni, az egyik digitális bemenet segítségével ez távolról is elvégezhető. Ehhez csatlakoztassa az átváltást vezérlő eszközt a bekötési ábrák szerinti digitális bemenetek egyikére és programozza az Hűtés/Fűtés átváltás-ra a 6.2. fejezetben foglaltak szerint, majd a P07 paraméter értékét állítsa távolira (remote).
A megfelelő DI Input Logic elnevezésű paraméter segítségével beállítható, hogy a bemenet zárt és nyitott állapotában melyik üzemmódba kapcsoljon a termosztát. Ha Direct-re állítják zárt kontaktus esetén hűtés-, nyitott kontaktus esetén fűtés üzemmód aktív.
Távoli üzemmódváltás engedélyezése esetén az üzemmód váltás sem a
gombbal sem az applikációval nem lehetséges.A távoli üzemmódváltás rendívül hasznos funkció nagy épületeknél, ahol sok fan-coil üzemel. Ennek használatával központilag, egyszerre átállítható az összes egység üzemmódja. Egy vezérlő eszközre több termosztát is csatlakoztatható párhuzamosan.
4.2.7. Időprogram szerinti működés
Az időprogrammal a helyiség hőmérséklete annak használatához igazítható. Lakóépület esetén komfortosabb hőmérsékletet lehet beállítani az otthon tartózkodás idejére és alacsonyabb (fűtésben) hőmérsékletet tartani, amikor nincs otthon senki. Ugyanígy használható iroda esetén munkaidőben és munkaidőn kívül eltérő hőmérséklet tartására. A heti programozással a munkanapokhoz is igazítható a működés.
Az időprogramot kizárólag a SmartFan applikáció segítségével lehet beállítani. Ehhez csatlakoztassa az eszközt a WiFi hálózatra és adja hozzá az applikációhoz a 4.1. fejezetben leírtak szerint. Ezt követően állítsa a termosztátot Időprogram szerinti működésre (az eszköz gombjai vagy az applikáció segítségével). Ezt követően az applikációban a képernyő tetején megjelenik az időprogram. A kék sávok a Gazdaságos, a piros sávok a Komfort, a szürke sávok pedig a Kikapcsolt (Fagyvédelem) szabályzási módot jelölik. A programjelző sávra nyomva lehet elérni a program módosítása képernyőt. A fenti ikonokra koppintva módosítható a szabályzási módokhoz tartozó kívánt hőmérséklet. A napok alatti idősávokra koppintva az adott nap időprogramjának módosítása képernyő jelenik meg, az adott idősávra rányomva módosítható annak kezdő és záró időpontja, valamint a hozzátartozó üzemmód. Az időszak módosítása menüben a 'Törlés' gombra nyomva az adott időszakra Kikapcsolt állapotra állítható a szabályzás. A jobb felső sarokban látható 'Másolás' gomb segítségével a hét tetszőleges napjaira másolható a beállított időprogram. A képernyőről való visszalépéssel automatikusan mentésre kerülnek az új beállítások.
Az időprogram későbbi használatához nem szükséges aktív WiFi kapcsolat, az eszköz a legutolsó aktív kapcsolat mellett elmentett időprogram szerint üzemel tovább. Az időprogram szerinti működés szükség esetén az U07 paraméter 'Disabled' értékre állításával letiltható.
4.3. További funkciók
4.3.1. Billentyűzár
gombkombinációt. Sikeres aktiválás esetén a kijelzőn a megjelenik a szimbólum és minden ezt követő gombnyomásnál ismét ez jelenik meg. A billentyűzár kikapcsolásához ismét tartsa nyomva a gombkombinációt 10 másodpercig.
4.3.2. Információs menü
gombkombinációt. Ebben a menüben az eszközzel kapcsolatos információk olvashatóak 4 képernyőn, amelyek között a nyíl gombokkal tud váltani, a képernyőkön megjelenő főbb információk:- INFO képernyő: Szoftver verzió, MAC cím, hőmérséklet érzékelők állapota
- WIFI képernyő: WiFi hálózat neve, IP cím, jelerősség
- T REG 1, T REG 2: hőmérséklet értékek
Az információs menüből kilépéshez nyomja meg a
gombot.4.3.3. Gyári konfiguráció visszaállítása
A gyári konfiguráció kétféleképpen állítható vissza. Vagy MODBUS kapcsolaton keresztül a megfelelő regiszter értékének írásával vagy a termosztát kezelőfelületén keresztül. Ehhez először lépjen be a konfigurációs menübe a
gombkombináció nyomva tartásával, majd tartsa nyomva 5 másodpercig a gombkombinációt. Ezt követően az eszköz újraindul és az eredeti konfiguráció visszaállításra kerül.A WiFi csatlakozási beállítások visszaállításához az U09 paraméter értékét állítsa 'erase'-re.
4.3.4. Minimum vízhőmérséklet
Vízhőmérséklet kapcsoló használatához a P60 paraméter értékét állítsa 'BIMETALLIC CONTACT'-ra. Ez esetben csak fűtés üzemmódban korlátozható a működés és a minimális vízhőmérsékletet a kapcsoló (bimetál termosztát) típusa vagy beállítása határozza meg, a CRF10 paraméterei ez esetben nem befolyásolják a működést. A ventilátor csak akkor indul el, ha a kontaktus zárt állapotban van. Hűtés üzemmódban ez nem kerül figyelembe vételre, a ventilátor a vízhőmérséklettől függetlenül elindul.
Vízhőmérséklet érzékelő használata esetén hűtés- és fűtés üzemmódban is használható a minimum hőmérséklet funkció, a ventilátor indításának engedélyezéséhez szükséges vízhőmérsékletet paraméterek segítségével lehet beállítani. A funkció használata külön állítható és külön kikapcsolható hűtés és fűtés esetén.
A P95 paraméter a fűtési üzemben szükséges vízhőmérsékletet állítja. Amíg a vízhőmérséklet alacsonyabb, mint az itt beállított hőmérséklet a ventilátor nem indul el, csak a szelepek nyitnak ki. A funkció kikapcsolásához a paraméter értékét állítsa 'OFF'-ra.
A P96 paraméter a hűtési üzemben szükséges vízhőmérsékletet állítja. Amíg a vízhőmérséklet magasabb, mint az itt beállított hőmérséklet a ventilátor nem indul el, csak a szelepek nyitnak ki. A funkció kikapcsolásához a paraméter értékét állítsa 'OFF'-ra.
Amennyiben a vízhőmérséklet nem éri el a ventilátor indításához szükséges hőmérsékletet, a kijelzőn a
látható.4.3.5. Padlófűtés és fan-coil hűtés vezérlés
Ha a fan-coil ventilátora EC motoros, akkor az M6, M7 és M8 relé kimenetek szabadon felhasználhatóak maradnak és fel lehet őket használni fűtési- vagy hűtési igény jelként a kazán vagy hőszivattyú felé. Több termosztát kimenete párhuzamosan beköthető a vezérelni kívánt berendezésre, több helyiség vagy zóna jelét kezelve ezáltal.
Ha AC motoros fan-coilt vezérel a termosztát, akkor a szelep kimenetek jelét lehet párhuzamosítani a fűtési és hűtési igény jelzés használatához.
4.3.6. Speciális funkciók - digitális bemenetek
- DI digitális bemenet - 13 sorkapocs pont
- SA digitális bemenet / külső hőmérséklet érzékelő - 14 sorkapocs pont
- SW digitális bemenet / vízhőmérséklet érzékelő - 15 sorkapocs pont
Amennyiben az SA és SW bemeneteket nem használják hőmérséklet érzékelő csatlakoztatására, digitális bemenetként funkcionálhatnak, ehhez állítsa a P60 és/vagy P65 paramétereket 'digital input' értékre. Mindegyik bemenet működésének testreszabására 4 paraméter áll rendelkezésre. Ezek határozzák meg, hogy a bemenet aktiválásakor mi történjen és hogyan.
P61 (DI15) / P66 (DI14) / P74 (DI13) paraméterek: A digitális bemenet funkciója, a lehetséges beállítások alább részletezve.
P62 (DI15) / P67 (DI14) / P75 (DI13) paraméterek: A bemenet működési logikája. DIRECT kontaktus zárt állapotában lép életbe a beállított funkció, INVERSE kontaktus nyitott állapotában lép életbe a beállított funkció.
P63 (DI15) / P68 (DI14) / P76 (DI13) paraméterek: Indítási késleltetés, a beállított funkció csak ezen idő letelte után aktiválódik.
P64 (DI15) / P69 (DI14) / P77 (DI13) paraméterek: Leállítási késleltetés, a beállított funkció csak ezen idő letelte után kapcsol ki.
| 1. | Hűtés / Fűtés üzemmódváltás: Ennek használatával központilag, távolról állítható a hűtés és fűtés üzemmód. Akár a teljes rendszer összes termosztátja egyszerre átállítható. Egy vezérlő eszközre több termosztát is csatlakoztatható párhuzamosan. A bemeneti logika direktre állítása (DI Input logic=Direct) esetén zárt kontaktus esetén hűtés-, nyitott kontaktus esetén fűtés üzemmód aktív. |
| 2. | Komfort / Gazdaságos szabályzási mód váltás: A bemenet zárt állapota esetén Gazdaságos üzemmódra vált, nyitott állapotban Komfort módra. Ha az időprogram szerinti működés engedélyezve van, akkor a Gazdaságos és az Időprogram módok között vált. A szabályzási mód továbbra is váltható a gomb vagy az applikáció segítségével. |
| 3. | Komfort / Gazdaságos szabályzási mód váltás visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy Komfort vagy Időprogram módban a kijelzőn a , Gazdaságos módban pedig a látható. |
| 4. | Gazdaságos szabályzási mód aktiválása: A bemenet zárt állapota esetén Gazdaságos üzemmódra vált, nyitott állapotban nincs változás a szabályzási módban. A Komfort vagy Időprogram szabályzás aktiválása a gomb vagy az applikáció segítségével lehetséges. |
| 5. | Gazdaságos szabályzási mód aktiválása visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy Komfort vagy Időprogram módban a kijelzőn a , Gazdaságos módban pedig a látható. |
| 6. | Komfort szabályzási mód aktiválása: A bemenet zárt állapota esetén Komfort üzemmódra vált, nyitott állapotban nincs változás a szabályzási módban. A Gazdaságos vagy Időprogram szabályzás aktiválása a gomb vagy az applikáció segítségével lehetséges. |
| 7. | Komfort szabályzási mód aktiválása visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy Komfort vagy Időprogram módban a kijelzőn a , Gazdaságos módban pedig a látható. |
| 8. | Időprogram szerinti működés aktiválása: A bemenet zárt állapota esetén Időprogram szerinti szabályzásra vált, nyitott állapotban nincs változás a szabályzási módban. A Gazdaságos vagy Komfort szabályzás aktiválása a gomb vagy az applikáció segítségével lehetséges. |
| 9. | Időprogram szerinti működés aktiválása visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy Komfort vagy Időprogram módban a kijelzőn a , Gazdaságos módban pedig a látható. |
| 10. | BE/KI kapcsolás: A bemenet segítségével az eszköz be- és kikapcsolható, mintha megnyomták volna a gombot. A bemeneti logika direktre állítása (DI Input logic=Direct) esetén zárt kontaktus esetén az eszköz kikapcsol, nyitott kontaktus esetén bekapcsol. A be- és kikapcsolása továbbra is lehetséges a gombbal vagy az applikáción keresztül, mivel az eszköz nem a bemenet állapotát, hanem annak változását figyeli, ezért nem írja felül a kézzel kiválasztott helyzetet, amíg nem változik az állapota. |
| 11. | KI kapcsolás: A bemenet segítségével az eszköz kikapcsolható, mintha megnyomták volna a gombot. A bemeneti logika direktre állítása (DI Input logic=Direct) esetén zárt kontaktus esetén az eszköz kikapcsol, nyitott kontaktus esetén nincs változás. A be- és kikapcsolása továbbra is lehetséges a gombbal vagy az applikáción keresztül, mivel az eszköz nem a bemenet állapotát, hanem annak változását figyeli, ezért nem írja felül a kézzel kiválasztott helyzetet, amíg nem változik az állapota. |
| 12. | BE kapcsolás: A bemenet segítségével az eszköz bekapcsolható, mintha megnyomták volna a gombot. A bemeneti logika direktre állítása (DI Input logic=Direct) esetén zárt kontaktus esetén az eszköz bekapcsol, nyitott kontaktus esetén nincs változás. A be- és kikapcsolása továbbra is lehetséges a gombbal vagy az applikáción keresztül, mivel az eszköz nem a bemenet állapotát, hanem annak változását figyeli, ezért nem írja felül a kézzel kiválasztott helyzetet, amíg nem változik az állapota. |
| 13. | Szabályzás szüneteltetése: A bemenet szünetelteti vagy folytatja a hőmérséklet szabályozását. A bemeneti logika direktre állítása (DI Input logic=Direct) esetén zárt kontaktus esetén a szabályzás szünetel, nyitott kontaktus esetén folytatódik. A szabályzás szüneteltetése esetén a ventilátor áll, a szelepek zárva vannak, a kijelzőn pedig a szimbólumok mellett a látható. |
| 14. | Szabályzás szüneteltetése visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy aktív szabályzás esetén a kijelzőn a , a szabályzás szüneteltetése esetén pedig a látható. |
| 15. | Szabályzás szüneteltetése visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy a szabályzás szüneteltetése esetén a kijelzőn az látható. Ezzel a beállítással a bemenet ablaknyitás érzékelőként használható, az ablak nyitása esetén a szabályzás szüneteltethető. |
| 16. | Szabályzás szüneteltetése visszajelzéssel: A beállítás működése azonos az előző funkcióéval, azzal a kiegészítéssel, hogy a szabályzás szüneteltetése esetén a kijelzőn az látható. |
| 17. | Motor hiba riasztás: A bemenet a ventilátor motor meghibásodásának megjelenítésére használható, amennyiben a motor rendelkezik ilyen visszajelzéssel. Ha a motor nem rendelkezik visszajelzéssel akkor más hibák kijelzésére is fel lehet használni. A bemenet zárt állapotában a kijelzőn a látható és az elektromos fűtés letiltásra kerül. |
| 18. | Elektromos fűtés hiba riasztás: A bemenet az elektromos fűtés meghibásodásának megjelenítésére használható, például a hővédelem aktiválódásának visszajelzésére. A bemenet zárt állapotában a kijelzőn a látható. |
| 19. | Szűrő eltömődés riasztás: A bemenet a fan-coil szűrő eltömődésének, elszennyeződésének megjelenítésére használható, javasolt nyomáskülönbség kapcsolóhoz csatlakoztatni. A bemenet zárt állapotában a kijelzőn a látható. |
5. MODBUS kapcsolat, épületfelügyeleti csatlakozás
Az eszköz RS485 csatlakozáson keresztül MODBUS RTU alapú épületfelügyeleti kommunikációra is képes. A kommunikáció megfelelő működéséhez az alább részletezett előírásokat tartsa be és kövesse utasításokat.
Az eszközök csatlakoztatásához csavart érpáras, árnyékolt kábelt használjon, amelyek egyenértékűek a BELDEN 9841 vagy BELDEN 9842 kábelek műszaki paramétereivel, az alábbi táblázat szerint.
| Típus | Érpárok száma | DC ellenállás (vezetők) | DC ellenállás (árnyékolás) | Névleges impedancia | Névleges kapacitás a vezetők között | Névleges kapacitás a vezetők és árnyékolás között | Keresztmetszet |
|---|---|---|---|---|---|---|---|
| BELDEN 9841 | 1 | 78,7 Ohm/km | 11,0 Ohm/km | 120 Ohm | 42,0 pF/m | 75,5 pF/m | 0,25 mm2 |
| BELDEN 9841 | 2 | 78,7 Ohm/km | 7,2 Ohm/km | 120 Ohm | 42,0 pF/m | 75,5 pF/m | 0,25 mm2 |
- Az RS485 hálózat vezetékeinek teljes hossza ne haladja meg az 1000 métert.
- A kábel árnyékolását csak az egyik végénél szabad földeléshez csatlakoztatni. Második földelési pont nem biztosítaná az egyen potenciált.
- A kommunikációs és elektromos kábeleket soha ne vezesse ugyanabban a kábelcsatornában.
- Az RS485 hálózatnál nem szükséges az egyes eszközök földelési pontjait egymáshoz csatlakoztatni.
- Kommunikációs problémák esetén, vagy a vezérelt eszközök nem megfelelő földelése esetén hasznos lehet a termosztátok földelési pontjait egymáshoz csatlakoztatni.
- Földeléssel ellátott eszközök (pl. fan-coil) esetén az elektromos hálózat földelésének és a kommunikációs csatlakozás földelésének egymáshoz csatlakoztatása problémákat okozhat.
Tipikus telepítési hibák
Kommunikáció hiba esetén először az alábbi pontokban foglalt tényezőket ellenőrizze.
- A kommunikációs és elektromos kábeleket ugyanabban a csatornában vezették.
- A kommunikációs kábelek közelében erős interferencia források találhatóak, pl. villanymotorok.
- Az elektromos hálózat földelésének és a kommunikációs csatlakozás földelésének egymáshoz csatlakoztatása.
- Nem megfelelő érintkezés, hibás bekötések az elosztó szekrényekben.
- Az RS485 adatátvitelhez nem megfelelő kábelek használata, például nem csavart érpáras vagy nem árnyékolt kábel.
- Nem megfelelő kábel keresztmetszet.
- Jelentős feszültségesés az elektromos hálózat betápláló kábelein.
6. Konfigurációs paraméterek
FIGYELEM! Az konfigurációs paraméterek ezen változata a 18-as szoftver verzióra vonatkozik. Amennyiben az Ön eszközének szoftvere ennél kisebb verzió számú, kérjük először frissítse, ehhez csatlakoztassa a WiFi hálózatra és hagyja kapcsolódva legalább néhány órára vagy amíg nem frissül a szoftver. Amennyiben az Ön eszközének szoftvere ennél nagyobb verzió számú, kérjük vegye fel a kapcsolatot ügyfélszolgálatunkkal.
A paraméter konfigurációs menü segítségével érhetőek el az eszköz működésének részletes beállításai, négy csoportra bontva. Ezek U jelöléssel a felhasználói-, P jelöléssel a rendszer-, C jelöléssel a testreszabási-, M jelöléssel a MODBUS kapcsolat konfigurációs paraméterek. A kijelzőn minden esetben látható a paraméter kódja, neve és értéke. Az érték lehet szám mértékegységgel vagy anélkül, illetve szöveg is. Számos paraméter mellett láng vagy hópehely szimbólum is megjelenik, ezek azt mutatják, hogy az adott paraméter fűtési vagy hűtési üzemmódra érvényes. Emiatt számos paraméter kétszer is szerepel. Ha a paraméternél egyik szimbólum sem szerepel, az mindkét üzemállapotra érvényes. Jelen fejezet táblázatai ezen paraméterek beállításait magyarázzák, a konfiguráció megkezdése előtt minden esetben alaposan olvassa el.
A paraméter konfigurációs menü navigálása a 2.1 Gombok funkciói menüben leírtak szerint történik. A paraméterek értékei automatikusan mentésre kerülnek kilépéskor, a menüből kilépni a Be/Ki kapcsoló gombbal lehet vagy 2 perc inaktivitást követően automatikusan kilép.
Paraméter táblázatok magyarázata:
• Alap érték: A paraméter gyári beállítása
• Kód: A paraméter kódja, Uxx, Pxx, Cxx, Mxx
• Paraméter neve: A kijelzőn szövegesen megjelenő paraméter név
• Paraméter magyar neve: A paraméter nevének magyar megfelelője (kijelzőn nem jelenik meg)
• H/F: Jelöli, hogy a paraméter hűtés (H) vagy fűtés (F) üzemmódban érvényes. Ha mindkettőben, az oszlopban - látható
• Érték kijelzőn: A paraméter beállított értéke, ahogy a kijelzőn megjelenik
• Érték magyarul: A paraméter értékének magyar jelentése (nem szöveges érték esetén a kijelzőn megjelenővel azonos)
• Érték min: A legkisebb beállítható érték
• Érték max: A legnagyobb beállítható érték
• Mé.: A paraméter értékének mértékegysége és állítási felbontása
6.1. Felhasználói (U) paraméterek
6.1.1. Felhasználói paraméter táblázat
| Alap érték | Kód | Paraméter neve | Paraméter magyar neve | H/F | Érték kijelzőn | Érték magyarul | Érték min | Érték max | Mé. |
|---|---|---|---|---|---|---|---|---|---|
| 0 | U07 | CHRONO PROGRAM | IDŐPROGRAM | - | 0 - DISABLED 1 - ENABLED | 0 - LETILTVA 1 - ENGEDÉLYEZVE | 0 | 1 | - |
| 0 | U09 | WIFI | WIFI | - | 0 - DISABLED 1 - ENABLED 2 - PAIRING 3 - ERASE | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - PÁROSÍTÁS 3 - TÖRLÉS | 0 | 3 | - |
| 100 | U20 | SETPOINT MIN | MINIMUM HŐMÉRSÉKLET | F | 5,0..35,0 °C | 5,0..35,0 °C | 50 | 350 | °C/10 |
| 300 | U21 | SETPOINT MAX | MAXIMUM HŐMÉRSÉKLET | F | 5,0..35,0 °C | 5,0..35,0 °C | 50 | 350 | °C/10 |
| 100 | U24 | SETPOINT MIN | MINIMUM HŐMÉRSÉKLET | H | 5,0..35,0 °C | 5,0..35,0 °C | 50 | 350 | °C/10 |
| 300 | U25 | SETPOINT MAX | MAXIMUM HŐMÉRSÉKLET | H | 5,0..35,0 °C | 5,0..35,0 °C | 50 | 350 | °C/10 |
| 1 | U30 | COMFORT SETP MODIF | KOMFORT HŐMÉRSÉKLET MÓDOSÍTÁS | - | 0 - DISABLED 1 - ENABLED 2 - LOCAL 3 - BAND | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - HELYI 3 - TARTOMÁNY | 0 | 3 | - |
| 1 | U31 | ECONOMY SETP MODIF | GAZDASÁGOS HŐMÉRSÉKLET MÓDOSÍTÁS | - | 0 - DISABLED 1 - ENABLED 2 - LOCAL 3 - BAND | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - HELYI 3 - TARTOMÁNY | 0 | 3 | - |
| 30 | U34 | SETP MODIF BAND | HŐMÉRSÉKLET MÓDOSÍTÁS TARTOMÁNY | - | 0,1..10,0 °C | 0,1..10,0 °C | 1 | 100 | °C/10 |
| 0 | U35 | FAN SPEED MODIF | VENT FOK. MÓDOSÍTÁS | - | 0 - GLOBAL 1 - LOCAL | 0 - TELJESKÖRŰ 1 - KORLÁTOZOTT | 0 | 1 | - |
| 1 | U40 | COMFORT MODE C | KOMFORT MÓD IDŐPROGRAMBAN | F | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U41 | ECONOMY MODE C | GAZDASÁGOS MÓD IDŐPROGRAMBAN | F | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U42 | OFF MODE C | KIKAPCSOLT MÓD IDŐPROGRAMBAN | F | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 0 | U44 | COMFORT MODE TIME C | KOMFORT MÓD IDEJE IDŐPROGRAMBAN | F | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U45 | ECONOMY MODE TIME C | GAZDASÁGOS MÓD IDEJE IDŐPROGRAMBAN | F | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U46 | OFF MODE TIME C | KIKAPCSOLT MÓD IDEJE IDŐPROGRAMBAN | F | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 1 | U48 | COMFORT MODE M | KOMFORT MÓD KÉZI | F | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U49 | ECONOMY MODE M | GAZDASÁGOS MÓD KÉZI | F | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U50 | OFF MODE M | KIKAPCSOLT MÓD KÉZI | F | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 0 | U52 | COMFORT MODE TIME M | KOMFORT MÓD IDEJE KÉZI | F | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U53 | ECONOMY MODE TIME M | GAZDASÁGOS MÓD IDEJE KÉZI | F | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U54 | OFF MODE TIME M | KIKAPCSOLT MÓD IDEJE KÉZI | F | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U56 | DEFAULT MODE M | ALAPÉRTELMEZETT MÓD KÉZI | F | 0 - COMFORT 1 - ECONOMY 2 - OFF | 0 - KOMFORT 1 - GAZDASÁGOS 2 - KIKAPCSOLT | 0 | 2 | - |
| 0 | U58 | ENABLE MODES HEAT/COOL | HŰTÉS/FŰTÉS MÓD KÜLÖN PARAMÉTEREZÉS | - | 0 - DISABLED 1 - ENABLED | 0 - LETILTVA 1 - ENGEDÉLYEZVE | 0 | 1 | - |
| 1 | U60 | COMFORT MODE C | KOMFORT MÓD IDŐPROGRAMBAN | H | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U61 | ECONOMY MODE C | GAZDASÁGOS MÓD IDŐPROGRAMBAN | H | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U62 | OFF MODE C | KIKAPCSOLT MÓD IDŐPROGRAMBAN | H | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 0 | U64 | COMFORT MODE TIME C | KOMFORT MÓD IDEJE IDŐPROGRAMBAN | H | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U65 | ECONOMY MODE TIME C | GAZDASÁGOS MÓD IDEJE IDŐPROGRAMBAN | H | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U66 | OFF MODE TIME C | KIKAPCSOLT MÓD IDEJE IDŐPROGRAMBAN | H | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 1 | U68 | COMFORT MODE M | KOMFORT MÓD KÉZI | H | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U69 | ECONOMY MODE M | GAZDASÁGOS MÓD KÉZI | H | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 1 | U70 | OFF MODE M | KIKAPCSOLT MÓD KÉZI | H | 0 - DISABLED 1 - ENABLED 2 - TEMPORARY MODIFIABLE 3 - TEMPORARY FIXED | 0 - LETILTVA 1 - ENGEDÉLYEZVE 2 - IDEIGLENES MÓDOSÍTHATÓ 3 - IDEIGLENES FIX | 0 | 3 | - |
| 0 | U72 | COMFORT MODE TIME M | KOMFORT MÓD IDEJE KÉZI | H | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U73 | ECONOMY MODE TIME M | GAZDASÁGOS MÓD IDEJE KÉZI | H | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U74 | OFF MODE TIME M | KIKAPCSOLT MÓD IDEJE KÉZI | H | 0..720 HOURS | 0..720 ÓRA | 0 | 720 | ÓRA |
| 0 | U76 | DEFAULT MODE M | ALAPÉRTELMEZETT MÓD KÉZI | H | 0 - COMFORT 1 - ECONOMY 2 - OFF | 0 - KOMFORT 1 - GAZDASÁGOS 2 - KIKAPCSOLT | 0 | 2 | - |
| 1 | U80 | FAN BUTTON LIMITATION | VENTILÁTOR GOMB OPCIÓI | F | 0..16 | 0..16 LÁSD 6.1.2. TÁBLÁZAT | 0 | 16 | - |
| 1 | U81 | FAN BUTTON LIMITATION | VENTILÁTOR GOMB OPCIÓI | H | 0..16 | 0..16 LÁSD 6.1.2. TÁBLÁZAT | 0 | 16 | - |
| 1 | U82 | ECONOMY MAX FAN SPEED | GAZDASÁGOS MÓD MAX VENT FOK. | - | 0 - MIN 1 - MED 2 - MAX | 0 - ALACSONY 1 - KÖZEPES 2 - MAGAS | 0 | 2 | - |
6.1.2. Ventilátor gomb beállításai táblázat
| Érték | Érték kijelzőn | Gomb funkciója |
|---|---|---|
| 0 | NO FUNCTION | Használaton kívül |
| 1 | 1 2 3 AUTO | Váltás 1, 2, 3, AUTO fokozatok között |
| 2 | 1 2 AUTO | Váltás 1, 2, AUTO fokozatok között |
| 3 | 1 AUTO | Váltás 1, AUTO fokozatok között |
| 4 | OFF 1 2 3 AUTO | Váltás ventilátor kikapcsolás, 1, 2, 3, AUTO fokozatok között |
| 5 | OFF 1 2 AUTO | Váltás ventilátor kikapcsolás, 1, 2, AUTO fokozatok között |
| 6 | OFF 1 AUTO | Váltás ventilátor kikapcsolás, 1, AUTO fokozatok között |
| 7 | OFF 1 | Váltás ventilátor kikapcsolás, 1 fokozatok között |
| 8 | OFF | Ventilátor kikapcsolás |
| 9 | 1 | 1. fokozat |
| 10 | 2 | 2. fokozat |
| 11 | 3 | 3. fokozat |
| 12 | AUTO | AUTO fokozat |
| 13 | 1 2 3 | Váltás 1, 2, 3 fokozatok között |
| 14 | 1 2 | Váltás 1, 2 fokozatok között |
| 15 | OFF 1 2 3 | Váltás ventilátor kikapcsolás, 1, 2, 3 fokozatok között |
| 16 | OFF 1 2 | Váltás ventilátor kikapcsolás, 1, 2 fokozatok között |
6.1.3. Felhasználói paraméterek magyarázata
U09 - WiFi: Az eszköz WiFi csatlakozását vezérli:
- Letiltva
- Engedélyezve: WiFi csatlakozás engedélyezve, ha párosítva lett automatikusan csatlakozik a hálózathoz
- Párosítás: Az eszköz párosítási módba lép új hálózati adatok megadásához
- Törlés: Törli a korábban elmentett WiFi csatlakozást
U20 - Minimum hőmérséklet F: Kívánt hőmérséklet beállítható legkisebb értéke fűtés üzemben.
U21 - Maximum hőmérséklet F: Kívánt hőmérséklet beállítható legnagyobb értéke fűtés üzemben.
U24 - Minimum hőmérséklet H: Kívánt hőmérséklet beállítható legkisebb értéke hűtés üzemben.
U25 - Maximum hőmérséklet H: Kívánt hőmérséklet beállítható legnagyobb értéke hűtés üzemben.
U30 - Komfort hőmérséklet módosítás: A kívánt hőmérséklet módosítási lehetőségeinek beállítása Komfort szabályzási módban
U31 - Gazdaságos hőmérséklet módosítás: A kívánt hőmérséklet módosítási lehetőségeinek beállítása Gazdaságos szabályzási módban
U30 és U31 paraméterek értékei:
- Letiltva (disabled): a felhasználó nem tudja módosítani a termosztát gombjaival a kívánt hőmérséklet értékeket, próbálkozás esetén a kijelzőn a Lakat ikon jelenik meg.
- Engedélyezve (enabled): gyári beállítás, a felhasználó szabadon módosíthatja a kívánt hőmérsékletet a beállított határértékek között. A beállítást az időprogram sem írja felül.
- Aktuális (local): a felhasználó tudja módosítani a kívánt hőmérsékletet a termosztát gombjai segítségével, de csak az aktuális, manuálisan aktivált szabályzási módra vonatkozóan. Az időprogramhoz tartozó hőmérsékletek nem lesznek felülírva, az időprogram szerinti működés visszaállításakor a kívánt hőmérsékletek visszaállnak az applikációban beállított értékekre.
- Tartomány (band): a felhasználó csak egy megadott tartományban tudja módosítani a kívánt hőmérsékletet, az applikációban az időprogramnál beállított értékek körül. Az U34 paraméterben állítható be a módosítás megengedett mértéke. A módosított hőmérséklet az időprogramra is vonatkozik. Ez az opció irodaházak és hotelek esetén javasolt beállítás. A felhasználó az előre meghatározott keretek között módosíthatja a helyiség hőmérsékletét a saját igényei szerint, viszont nem tud extrém értékeket beállítani. Az applikációban látható, ha az adott termosztát módosított hőmérséklettel üzemel, ezt külön ikon jelzi. Ezzel lehetőséget biztosít a rendszer felügyelője számára, hogy az applikáción vagy modbus kapcsolaton keresztül visszaállítsa az alapértelmezett helyiség hőmérsékletet.
U34 - Hőmérséklet módosítás tartomány: Amennyiben az U30 vagy U31 paramétereknél Tartomány lett beállítva, a kívánt hőmérséklet módosításának mértéke ebben a paraméterben adható meg.
U35 - Vent. fok. módosítás: segítségével korlátozható a ventilátor fokozat módosításának hatása:
- Teljeskörű: ezen beállítás mellett a ventilátor fokozat módosítása felülírja az időprogramban meghatározott fokozatot is
- Korlátozott: a ventilátor fokozat csak az aktuális üzemállapotra vonatkozik. Az időprogramban elmentett beállítások nem módosulnak, amikor az időprogram szerinti működésre vált vagy amikor az időprogram a következő beállított periódusra lép, a ventilátor visszaáll az időprogramban beállított fokozatra.
U40 - U41 - U42 - U48 - U49 - U50 - U60 - U61 - U62 - U68 - U69 - U70: Az 5.1.1. táblázatban megadott, adott paraméter kódhoz tartozó szabályzási mód aktiválásának beállításai. Az U40-U50 paraméterek az U58 paraméter beállításai szerint vagy mindkét vagy fűtés üzemmódra vonatkoznak. Az U60-U70 paraméterek hűtés üzemmódra vonatkoznak. Az U40-U42 és U60-U62 paraméterek időprogram engedélyezése, U48-U50 és U68-U70 paraméterek az időprogram letiltása esetén használandóak.
Paraméterek értékei:
- Letiltva: a felhasználó nem tudja ebbe a szabályzási módba kapcsolni a termosztátot
- Engedélyezve: A felhasználó szabadon kapcsolhatja az adott szabályzási módra a termosztátot
- Ideiglenes módosítható: az adott szabályzási mód csak ideiglenesen aktiválható, az időtartam felhasználó által módosítható
- Ideiglenes fix: az adott szabályzási mód csak ideiglenesen aktiválható, az időtartam felhasználó által nem módosítható
U44 - U45 - U46 - U52 - U53 - U54 - U64 - U65 - U66 - U72 - U73 - U74: Az 5.1.1. táblázatban megadott, adott paraméter kódhoz tartozó szabályzási mód aktiválási idejének beállítása. Az itt beállított idő leteltével az eredeti vagy időprogram szerinti szabályzási módra áll vissza. Az U44-U54 paraméterek az U58 paraméter beállításai szerint vagy mindkét vagy fűtés üzemmódra vonatkoznak. Az U64-U74 paraméterek hűtés üzemmódra vonatkoznak. Az U44-U46 és U64-U66 paraméterek időprogram engedélyezése, U52-U54 és U72-U74 paraméterek az időprogram letiltása esetén használandóak. A paraméterek értékének 0-ra állítása esetén a felhasználó által utoljára beállított időtartam lép érvénybe.
U56 - U76 - Alapértelmezett mód: Az ideiglenes üzemmód lejártát követően érvénybe lépő szabályzási mód. Csak abban az esetben kerül figyelembe vételre, ha az időprogram nem aktív. Aktív időprogram esetén az időprogram szerinti szabályzási mód lép életbe. Az U56 paraméter az U58 paraméter beállításai szerint vagy mindkét vagy fűtés üzemmódra vonatkozik, U76 paraméter hűtés üzemmódra vonatkozik. U58 - Hűtés/Fűtés mód külön paraméterezés: Engedélyezi vagy letiltja a szabályzási módok paraméterezésének lehetőségeit külön a hűtés és fűtés üzemmódókra. Letiltás esetén az U60-U74 paraméterek nem jelennek meg a paraméter listában.
U80 - U81 - Ventilátor gomb opciói: A ventilátor gomb megnyomásával beállítható fokozatok korlátozására szolgálnak, az U80 fűtés, az U81 hűtés üzemmód esetére. A beállítási lehetőségek az 5.1.2 táblázatban találhatóak.
U82 - Gazdaságos mód max vent. fok.: A gazdaságos szabályzási módban beállítható legmagasabb ventilátor fokozat.
6.2. Rendszer (P) paraméterek
6.2.1. Rendszer paraméterek táblázat
| Alap érték | Kód | Paraméter neve | Paraméter magyar neve | H/F | Érték kijelzőn | Érték magyarul | Érték min | Érték max | Mé. |
|---|---|---|---|---|---|---|---|---|---|
| 0 | P03 | SYSTEM TYPE | RENDSZER TÍPUSA | - | 0 - 2 PIPES 1 - 4 PIPES 2 - ELECTRIC HEATER 3 - INTEGRATING EL. HEATER 4 - UNDERFLOOR HEATING | 0 - 2 CSÖVES 1 - 4 CSÖVES 2 - ELEKTROMOS FŰTÉS 3 - KIEGÉSZÍTŐ ELEKTROMOS FŰTÉS 4 - PADLÓFŰTÉS | 0 | 4 | - |
| 2 | P04 | FAN TYPE | VENTILÁTOR TÍPUSA | - | 0 - NO FAN 1 - 3 SPEEDS AC FAN MOTOR 2 - EC FAN MOTOR 3 - BOTH 4 - CUSTOM | 0 - NINCS 1 - 3 FOKOZATÚ AC VENTILÁTOR 2 - EC VENTILÁTOR 3 - MINDKETTŐ 4 - EGYEDI | 0 | 4 | - |
| 1 | P05 | VALVE TYPE | SZELEP TÍPUSA | - | 0 - NO VALVE 1 - ON/OFF RELAY OUT 2 - PROPORTIONAL ANALOG OUT 3 - BOTH 4 - CUSTOM | 0 - NINCS 1 - NYIT/ZÁR SZELEP 2 - ARÁNYOS SZABÁLYZÁSÚ SZELEP 3 - MINDKETTŐ 4 - EGYEDI | 0 | 4 | - |
| 0 | P07 | HEAT/COOL SELECTION | FŰTÉS/HŰTÉS ÁTVÁLTÁS | - | 0 - MANUAL 1 - AUTOMATIC 2 - REMOTE | 0 - KÉZI 1 - AUTOMATIKUS 2 - TÁVVEZÉRELT | 0 | 2 | - |
| 2 | P10 | HEATING REGULATION | FŰTÉS SZABÁLYZÁS | F | 0 - FAN ALWAYS ON 1 - VALVE ALWAYS ON 2 - VALVE AND FAN 3 - FAN ALWAYS OFF 4 - VALVE ALWAYS OFF | 0 - VENT MINIG BE 1 - SZELEP MINDIG BE 2 - SZELEP ÉS VENTILÁTOR 3 - VENT MINDIG KI 4 - SZELEP MINDIG KI | 0 | 4 | - |
| 2 | P11 | COOLING REGULATION | HŰTÉS SZABÁLYZÁS | H | 0 - FAN ALWAYS ON 1 - VALVE ALWAYS ON 2 - VALVE AND FAN 3 - FAN ALWAYS OFF 4 - VALVE ALWAYS OFF | 0 - VENT MINIG BE 1 - SZELEP MINDIG BE 2 - SZELEP ÉS VENTILÁTOR 3 - VENT MINDIG KI 4 - SZELEP MINDIG KI | 0 | 4 | - |
| 0 | P15 | M3 HEAT RELAY OUT | M3 RELÉ KIMENET | - | 0 - ALWAYS OFF 1 - SPECIAL FUNCTION 2 - HEAT VALVE | 0 - MINDIG KI 1 - SPECIÁLIS FUNKCIÓ 2 - FŰTÉS SZELEP | 0 | 2 | - |
| 0 | P16 | M3 RELAY FUNCTION | M3 RELÉ SPEC. FUNKCIÓ | - | 0..16 | 0..16 LÁSD 6.2.2. TÁBLÁZAT | 0 | 16 | - |
| 0 | P17 | M3 RELAY LOGIC | M3 RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 3 | P20 | M4 COOL RELAY OUT | M4 RELÉ KIMENET | - | 0 - ALWAYS OFF 1 - SPECIAL FUNCTION 2 - COOL VALVE 3 - HEAT/COOL VALVE | 0 - MINDIG KI 1 - SPECIÁLIS FUNKCIÓ 2 - HŰTÉS SZELEP 3 - FŰTÉS/HŰTÉS SZELEP | 0 | 3 | - |
| 0 | P21 | M4 RELAY FUNCTION | M4 RELÉ SPEC. FUNKCIÓ | - | 0..16 | 0..16 LÁSD 6.2.2. TÁBLÁZAT | 0 | 16 | - |
| 0 | P22 | M4 RELAY LOGIC | M4 RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 0 | P25 | M6-7-8 FAN RELAY OUT | M6-7-8 RELÉ KIMENET | - | 0 - ALWAYS OFF 1 - SPECIAL FUNCTION 2 - 3 SPEEDS AC FAN MOTOR | 0 - MINDIG KI 1 - SPECIÁLIS FUNKCIÓ 2 - 3 FOKOZATÚ AC VENTILÁTOR | 0 | 2 | - |
| 0 | P26 | M6 RELAY FUNCTION | M6 RELÉ SPEC. FUNKCIÓ | - | 0..16 | 0..16 LÁSD 6.2.2. TÁBLÁZAT | 0 | 16 | - |
| 0 | P27 | M6 RELAY LOGIC | M6 RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 0 | P28 | M7 RELAY FUNCTION | M7 RELÉ SPEC. FUNKCIÓ | - | 0..16 | 0..16 LÁSD 6.2.2. TÁBLÁZAT | 0 | 16 | - |
| 0 | P29 | M7 RELAY LOGIC | M7 RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 0 | P30 | M8 RELAY FUNCTION | M8 RELÉ SPEC. FUNKCIÓ | - | 0..16 | 0..16 LÁSD 6.2.2. TÁBLÁZAT | 0 | 16 | - |
| 0 | P31 | M8 RELAY LOGIC | M6 RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 4 | - |
| 0 | P40 | M10 COOL ANALOG OUT | M10 ANALÓG KIMENET | - | 0 - ALWAYS OFF 1 - SPECIAL FUNCTION 2 - COOL VALVE 3 - HEAT/COOL VALVE | 0 - MINDIG KI 1 - SPECIÁLIS FUNKCIÓ 2 - HŰTÉS SZELEP 3 - FŰTÉS/HŰTÉS SZELEP | 0 | 3 | - |
| 0 | P41 | M10 ANALOG FUNCTION | M10 ANALÓG SPEC. FUNKCIÓ | - | 0..4 | 0..4 LÁSD 6.2.3. TÁBLÁZAT | 0 | 4 | - |
| 0 | P42 | M10 OUT ACTION | M10 ANALÓG LOGIKA | - | 0 - DIRECT 1 - INVERSE | 0 - DIREKT 1 - FORDÍTOTT | 0 | 1 | - |
| 3 | P50 | M11 HEAT ANALOG OUT | M11 ANALÓG KIMENET | - | 0 - ALWAYS OFF 1 - SPECIAL FUNCTION 2 - HEAT VALVE 3 - EC FAN | 0 - MINDIG KI 1 - SPECIÁLIS FUNKCIÓ 2 - FŰTÉS SZELEP 3 - EC VENTILÁTOR | 0 | 3 | - |
| 0 | P51 | M11 ANALOG FUNCTION | M11 ANALÓG SPEC. FUNKCIÓ | - | 0..4 | 0..4 LÁSD 6.2.3. TÁBLÁZAT | 0 | 4 | - |
| 0 | P52 | M11 OUT ACTION | M11 ANALÓG LOGIKA | - | 0 - DIRECT 1 - INVERSE | 0 - DIREKT 1 - FORDÍTOTT | 0 | 1 | - |
| 0 | P60 | M15 SW WATER T INPUT | M15 SW VÍZHŐM. ÉRZÉKELŐ TÍPUS | - | 0 - NTC SENSOR 1 - BIMETALLIC CONTACT 2 - DIGITAL INPUT | 0 - NTC ÉRZÉKELŐ 1 - BIMETÁL TERMOSZTÁT 2 - DIGITÁLIS BEMENET LÁSD 6.2.4. TÁBLÁZAT | 0 | 2 | - |
| 0 | P61 | M15 SW INPUT FUNCTION | M15 SW SPEC. FUNKCIÓ | - | 0..19 | 0..19 LÁSD 6.2.4. TÁBLÁZAT | 0 | 19 | - |
| 0 | P62 | M15 SW INPUT LOGIC | M15 SW RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 0 | P63 | M15 SW INPUT DELAY IN | M15 SW BEKAPCSOLÁS KÉSLELTETÉS | - | OFF/1..3600 sec | NINCS/1..3600 másodperc | 0 | 3600 | sec |
| 0 | P64 | M15 SW INPUT DELAY OUT | M15 SW KIKAPCSOLÁS KÉSLELTETÉS | - | OFF/1..3600 sec | NINCS/1..3600 másodperc | 0 | 3600 | sec |
| 0 | P65 | M14 SA ROOM T INPUT | M14 SA LEV.HŐM. ÉRZÉKELŐ TÍPUS | - | 0 - DIGITAL INPUT 1 - REMOTE NTC SENSOR | 0 - DIGITÁLIS BEMENET LÁSD 6.2.4. TÁBLÁZAT 1 - KÜLSŐ HŐMÉRSÉKLET ÉRZÉKELŐ | 0 | 1 | - |
| 0 | P66 | M14 SA INPUT FUNCTION | M14 SA SPEC. FUNKCIÓ | - | 0..19 | 0..19 LÁSD 6.2.4. TÁBLÁZAT | 0 | 19 | - |
| 0 | P67 | M14 SA INPUT LOGIC | M14 SA RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 0 | P68 | M14 SA INPUT DELAY IN | M14 SA BEKAPCSOLÁS KÉSLELTETÉS | - | OFF/1..3600 sec | NINCS/1..3600 másodperc | 0 | 3600 | sec |
| 0 | P69 | M14 SA INPUT DELAY OUT | M14 SA KIKAPCSOLÁS KÉSLELTETÉS | - | OFF/1..3600 sec | NINCS/1..3600 másodperc | 0 | 3600 | sec |
| 0 | P70 | ROOM T OFFSET | MÉRT HŐM. KORREKCIÓ | F | -10,0..+10,0 °C | -10,0..+10,0 °C | -100 | 100 | °C/10 |
| 0 | P71 | ROOM T OFFSET | MÉRT HŐM. KORREKCIÓ | H | -10,0..+10,0 °C | -10,0..+10,0 °C | -100 | 100 | °C/10 |
| 0 | P74 | M13 DI INPUT FUNCTION | M13 DI SPEC. FUNKCIÓ | - | 0..19 | 0..19 LÁSD 6.2.4. TÁBLÁZAT | 0 | 19 | - |
| 0 | P75 | M13 DI INPUT LOGIC | M13 DI RELÉ LOGIKA | - | 0 - DIRECT (NC) 1 - INVERSE (NO) | 0 - ALAPBÓL ZÁRT (NC) 1 - ALAPBÓL NYITOTT (NO) | 0 | 1 | - |
| 0 | P76 | M13 DI INPUT DELAY IN | M13 DI BEKAPCSOLÁS KÉSLELTETÉS | - | OFF/1..3600 sec | NINCS/1..3600 másodperc | 0 | 3600 | sec |
| 0 | P77 | M13 DI INPUT DELAY OUT | M13 DI KIKAPCSOLÁS KÉSLELTETÉS | - | OFF/1..3600 sec | NINCS/1..3600 másodperc | 0 | 3600 | sec |
| 0 | P80 | DESTRATIFICATION | LÉGRÉTEGZŐDÉS-GÁTLÁS | F | 0 - DISABLED 1 - ENABLED | 0 - LETILTVA 1 - ENGEDÉLYEZVE | 0 | 1 | - |
| 0 | P81 | DESTRATIFICATION | LÉGRÉTEGZŐDÉS-GÁTLÁS | H | 0 - DISABLED 1 - ENABLED | 0 - LETILTVA 1 - ENGEDÉLYEZVE | 0 | 1 | - |
| 60 | P85 | ANTIFREEZE TEMPERATURE | FAGYVÉDELMI HŐMÉRSÉKLET | F | OFF/0,1..20,0 °C | KI/0,1..20,0 °C | 0 | 200 | °C/10 |
| 30 | P90 | NUTRAL ZONE WIDTH | SEMLEGES ZÓNA SZÉLESSÉGE | - | 0,0..11,0 °C | 0,0..11,0 °C | 0 | 110 | °C/10 |
| 40 | P95 | WATER T HEAT TRESHOLD | FŰTÉSI VÍZ HATÁRHŐM. | F | OFF/1..80 °C | KI/1..80 °C | 0 | 80 | °C |
| 0 | P96 | WATER T COOL TRESHOLD | HŰTÉSI VÍZ HATÁRHŐM. | H | OFF/1..50 °C | KI/1..50 °C | 0 | 50 | °C |
6.2.2. Relé kimenetek funkciói táblázat
| Érték | Érték kijelzőn | Kimenet funkciója |
|---|---|---|
| 0 | ALWAYS OFF | Kimenet mindig kikapcsolva |
| 1 | ON/OFF LOGIC | Kimenet aktív, ha a termosztát be van kapcsolva |
| 2 | ON/OFF MODE LOGIC | Kimenet aktív, ha a termosztát be van kapcsolva, időprogramot is figyelembe veszi |
| 3 | ECONOMY LOGIC | Kimenet aktív, ha a termosztát Gazdaságos módban van |
| 4 | HEAT/COOL LOGIC | Kimenet aktív, ha a termosztát Fűtés üzemmódban van |
| 5 | DI DIGITAL INPUT | Kimenet ismétli a DI bemenet állapotát |
| 6 | SA DIGITAL INPUT | Kimenet ismétli az SA bemenet állapotát |
| 7 | SW DIGITAL INPUT | Kimenet ismétli az SW bemenet állapotát |
| 8 | HEAT VALVE | Fűtés szelep |
| 9 | COOL VALVE | Hűtés szelep |
| 10 | HEAT/COOL VALVE | Hűtési és fűtési szelep (2 csöves rendszer) |
| 11 | EL.HEATER | Elektromos fűtés |
| 12 | FAN SPEED MIN | Alacsony (1) ventilátor fokozat |
| 13 | FAN SPEED MED | Közepes (2) ventilátor fokozat |
| 14 | FAN SPEED MAX | Magas (3) ventilátor fokozat |
| 15 | FAN ANY SPEED | Kimenet aktív, ha a ventilátornak működni kell |
| 16 | DIRTY FILTER | Szűrő eltömődés riasztás |
6.2.3. Analóg kimenetek funkciói táblázat
| Érték | Érték kijelzőn | Kimenet funkciója |
|---|---|---|
| 0 | ALWAYS OFF | Kimenet mindig kikapcsolva |
| 1 | HEAT/COOL VALVE | Hűtési és fűtési szelep (2 csöves rendszer) |
| 2 | HEAT VALVE | Fűtés szelep |
| 3 | COOL VALVE | Hűtés szelep |
| 4 | EC FAN MOTOR | EC ventilátor |
6.2.4. Digitális bemenetek funkciói táblázat
| Érték | Érték kijelzőn | Bemenet funkciója | Működés "direkt" logika esetén |
|---|---|---|---|
| 0 | NO FUNCTION | Nincs használatban | - |
| 1 | HEATING/COOLING | Hűtés/Fűtés átváltás | Zárt kontaktus = hűtés |
| 2 | ECONOMY/COMFORT | Gazdaságos/Komfort mód váltás | Zárt kontaktus = gazdaságos |
| 3 | ECONOMY/COMFORT WITH ICON OCCUPANCY | Gazdaságos/Komfort mód váltás, visszajelzéssel | Zárt kontaktus = gazdaságos |
| 4 | ECONOMY | Gazdaságos mód aktiválás | Zárt kontaktus = gazdaságos |
| 5 | ECONOMY WITH ICON OCCUPANCY | Gazdaságos mód aktiválás, visszajelzéssel | Zárt kontaktus = gazdaságos |
| 6 | COMFORT | Komfort mód aktiválás | Zárt kontaktus = komfort |
| 7 | COMFORT WITH ICON OCCUPANCY | Komfort mód aktiválás, visszajelzéssel | Zárt kontaktus = komfort |
| 8 | SCHEDULE | Időprogram szerinti működés aktiválás | Zárt kontaktus = időprogram aktív |
| 9 | SCHEDULE WITH ICON OCCUPANCY | Időprogram szerinti működés aktiválás, visszajelzéssel | Zárt kontaktus = időprogram aktív |
| 10 | ON/OFF | Termosztát Be/Ki kapcsolása | Zárt kontaktus = kikapcsolva |
| 11 | OFF | Termosztát kikapcsolása | Zárt kontaktus = kikapcsolva |
| 12 | ON | Termosztát bekapcsolása | Zárt kontaktus = bekapcsolva |
| 13 | STOP REGULATION | Szabályzás szüneteltetése | Zárt kontaktus = szüneteltetve |
| 14 | STOP REGULATION WITH ICON OCCUPANCY | Szabályzás szüneteltetése, jelenlét visszajelzéssel | Zárt kontaktus = szüneteltetve |
| 15 | STOP REGULATION WITH ICON WINDOW | Szabályzás szüneteltetése, ablaknyitás visszajelzéssel | Zárt kontaktus = szüneteltetve |
| 16 | STOP REGULATION WITH ICON CONDENSATION | Szabályzás szüneteltetése, kondenzáció visszajelzéssel | Zárt kontaktus = szüneteltetve |
| 17 | MOTOR ALARM WITH ICON M! | Ventilátor hiba riasztás | Zárt kontaktus = riasztás |
| 18 | RESISTANCE ALARM WITH ICON RESISTANCE | Elektromos fűtés hiba riasztás | Zárt kontaktus = riasztás |
| 19 | FILTER WARNING WITH ICON FILTER | Szűrő eltömődés riasztás | Zárt kontaktus = riasztás |
6.2.5. Rendszer paraméterek magyarázata
P04 - Ventilátor típusa: A fan-coil ventilátorának típusa. Mindkettő beállítás esetén AC és EC ventilátort is vezérel az eszköz. Egyedi beállítás esetén a ventilátor működése kézzel konfigurálható.
P05 - Szelep típusa: A vezérelt szelep típusa. Mindkettő beállítás esetén nyit-zár és arányos szabályzású szelepet egyszerre vezérel az eszköz. Egyedi beállítás esetén a szelep működése kézzel konfigurálható.
A P04 és P05 paraméterek Egyeditől eltérő beállítása esetén a termosztát kimenetei automatikusan konfigurálásra kerülnek a vezérelt eszköz típusának megfelelően.
P07 - Fűtés/hűtés átváltás: A fűtés és hűtés üzemmód váltásának beállítása. Automatikusra állítás esetén 2 csöves rendszernél a beállított hőmérséklet alatt fűtés, felette hűtés üzemmódba kapcsol a termosztát. 4 csöves rendszernél semleges zónával vált a hűtés és fűtés üzemmód között.
P10 - Fűtés, P11 - Hűtés szabályzás: az üzemmód szabályzásának beállítása:
- VENT MINIG BE: A ventilátor mindig üzemel
- SZELEP MINDIG BE: A szelep mindig nyitva van
- SZELEP ÉS VENTILÁTOR: A szelep és a ventilátor a hőmérséklet szerint be- és kikapcsol
- VENT MINDIG KI: A ventilátor soha nem indul el
- SZELEP MINDIG KI: A szelep soha nem nyit ki (csak akkor állítsa be, ha nincs szelep csatlakoztatva)
P15 - P20 - M3 - M4 relé kimenet: Az adott relé kimenet funkciójának beállítása. Mindig ki beállítás esetén a kimenet mindig inaktív. Szelep beállítás esetén a megadott üzemmódnak megfelelően kapcsolja be/ki a kimenetet. Speciális funkció esetén a következő paraméterben meghatározott funkciót látja el a kimenet.
P25 - M6-7-8 relé kimenet: Az adott relé kimenet funkciójának beállítása. Mindig ki beállítás esetén a kimenet mindig inaktív. Ventilátor beállítás esetén a három kimenet a ventilátor 3 fokozatát kapcsolja. Speciális funkció esetén a következő paraméterben meghatározott funkciót látja el a kimenet.
P16 - P21 - P26 - P28 - P30 relé spec. funkció: Az adott kimenet az itt beállított funkciót látja el. A lehetséges beállítások az 6.2.2. táblázatban találhatóak.
P17 - P22 - P27 - P29 - P31 relé logika: Az adott relé kimenet működési logikáját határozza meg. Alapból zárt (NC) logika esetén a kimenet akkor aktív, ha a szabályzási logika szerint a vezérelt eszköznek működni kell. Alapból nyitott (NO) logika esetén a kimenet akkor aktív, ha a vezérelt eszköznek a szabályzási logika szerint üzemen kívül kell lennie.
P40 - P50 - M10 - M11 analóg kimenet: P15 - P20 - M3 - M4 relé kimenet: Az adott 0-10 V-os analóg kimenet funkciójának beállítása. Mindig ki beállítás esetén a kimenet mindig inaktív (kiadott vezérlő feszültség 0 V). Szelep beállítás esetén a megadott üzemmódnak megfelelő arányos szabályzású szelepet vezérel. Ventilátor beállítás esetén EC ventilátor vezérlését végzi. Speciális funkció esetén a következő paraméterben meghatározott funkciót látja el a kimenet.
P41 - P51 - M10 - M11 analóg spec. funkció: Az adott kimenet az itt beállított funkciót látja el. A lehetséges beállítások az 6.2.3. táblázatban találhatóak.
P42 - P52 - M10 - M11 analóg logika: Az adott analóg kimenet működési logikáját határozza meg. Direkt logika esetén a vezérelt eszköz kikapcsolásához 0 V, 100% teljesítményen történő üzemeléséhez 10 V. Fordított logika esetén a kikapcsoláshoz 10 V, a 100% teljesítményhez 0 V kiadott vezérlő feszültség tartozik.
P60 - M15 SW vízhőm. érzékelő típus: Az M15 bemenetre csatlakoztatott eszköz típusa:
- NTC ÉRZÉKELŐ: Vízhőmérséklet mérésére szolgál, működés korlátozáshoz vagy automatikus üzemmód váltáshoz.
- BIMETÁL TERMOSZTÁT: Minimum vízhőmérséklet kapcsoló. Fűtés üzemben a ventilátor csak akkor indul el, ha ez a kontaktus zárt.
- DIGITÁLIS BEMENET: A bemenet digitális bemenetként viselkedik, a P61 paraméterben beállított funkciót látja el. A funkciók az 6.2.4. táblázatban olvashatóak.
P65 - M14 SA lev.hőm. érzékelő típus
- KÜLSŐ HŐMÉRSÉKLET ÉRZÉKELŐ: A bemenetre ebben az esetben NTC típusú helyiség hőmérséklet érzékelő csatlakoztatható. A termosztát ezen értékelő alapján szabályoz a beépített érzékelő helyett.
- DIGITÁLIS BEMENET: A bemenet digitális bemenetként viselkedik, a P66 paraméterben beállított funkciót látja el. A funkciók az 6.2.4. táblázatban olvashatóak.
P70 - P71 - Mért hőm. korrekció: A levegő hőmérséklet érzékelő által mért hőmérséklet korrekciója fűtés (P70), illetve hűtés (P71) üzemmódban. Ha az elhelyezési, telepítési körülmények mellett az eszköz nem tudja pontosan mérni a helyiség hőmérsékletét, ezen paraméterek segítségével tudja azt korrigálni.
P80 - P81 Légrétegződés-gátló funkció: A légrétegződés-gátló funkció engedélyezése fűtés (P80), illetve hűtés (P81) üzemmódban. A légrétegződés-gátló funkció engedélyezése esetén a ventilátor bizonyos időközönként elindul, amikor nincs fűtési- vagy hűtési igény. A funkció idítási gyakorisága a C20, működési ideje C21 paraméterben állítható be.
P85 - Fagyvédelmi hőmérséklet: Az a hőmérséklet, amit a termosztát kikapcsolt állapot esetén is tart, ha előtte fűtés üzemmódra volt állítva. A fagyvédelem attól függetlenül aktív, hogy kézzel kapcsolták ki vagy időprogram alapján kapcsolt ki a termosztát. Igény esetén a funkció a paraméter értékének OFF-ra állításával kikapcsolható.
P90 - Semleges zóna szélessége: A beállított hőmérsékletettől való eltérés, amiben a szabályozás szünetel, ha a termosztát semleges zónás üzemmódra van konfigurálva.
P95 - Fűtési víz határhőmérséklet: Az a vízhőmérséklet, aminél a víz elég melegnek minősül ahhoz, hogy fűtés üzemben elinduljon a ventilátor. Ha a víz indulás után ezen hőmérséklet alá hűl, a ventilátor megáll. A funkció kikapcsolásához a paraméter értékét állítsa OFF-ra.
P96 - Hűtési víz határhőmérséklet: Az a vízhőmérséklet, aminél a víz elég hidegnek minősül ahhoz, hogy hűtés üzemben elinduljon a ventilátor. Ha a víz indulás után ezen hőmérséklet fölé melegszik, a ventilátor megáll. A funkció kikapcsolásához a paraméter értékét állítsa OFF-ra.
6.3. Testreszabási (C) paraméterek
6.3.1. Testreszabási paraméterek táblázat
| Alap érték | Kód | Paraméter neve | Paraméter magyar neve | H/F | Érték kijelzőn | Érték magyarul | Érték min | Érték max | Mé. |
|---|---|---|---|---|---|---|---|---|---|
| 2 | C03 | REGULATION TYPE FAN | VENT. SZAB. TÍPUSA | F | 0 - NONE 1 - ON/OFF 2 - PROPORTIONAL | 0 - NINCS 1 - BE/KI 2 - ARÁNYOS | 0 | 2 | - |
| 2 | C04 | REGULATION TYPE FAN | VENT. SZAB. TÍPUSA | H | 0 - NONE 1 - ON/OFF 2 - PROPORTIONAL | 0 - NINCS 1 - BE/KI 2 - ARÁNYOS | 0 | 2 | - |
| 1 | C05 | REGULATION TYPE VALVE | SZELEP SZAB. TÍPUSA | F | 0 - NONE 1 - ON/OFF 2 - PROPORTIONAL | 0 - NINCS 1 - BE/KI 2 - ARÁNYOS | 0 | 2 | - |
| 1 | C06 | REGULATION TYPE VALVE | SZELEP SZAB. TÍPUSA | H | 0 - NONE 1 - ON/OFF 2 - PROPORTIONAL | 0 - NINCS 1 - BE/KI 2 - ARÁNYOS | 0 | 2 | - |
| 17 | C10 | CHANGEOVER LOWER THRES. | ÜZEMMÓDVÁLTÁS ALSÓ HATÁRÉRTÉK | - | 0..24 °C | 0..24 °C | 0 | 24 | °C |
| 30 | C11 | CHANGEOVER UPPER THRES. | ÜZEMMÓDVÁLTÁS FELSŐ HATÁRÉRTÉK | - | 26..48 °C | 26..48 °C | 26 | 48 | °C |
| 15 | C20 | DESTRATIFIC. PERIOD | LÉGRÉTEGZŐDÉS-GÁTLÁS GYAKORISÁGA | - | 1..60 MIN | 1..60 PERC | 1 | 60 | PERC |
| 90 | C21 | DESTRATIFIC. ON TIME | LÉGRÉTEGZŐDÉS-GÁTLÁS IDŐTARTAMA | - | 5..300 SEC | 5..300 másodperc | 5 | 300 | SEC |
| 2 | C30 | ROOM T HYSTERESIS | HELYISÉG HŐM. HISZTERÉZIS | - | 0,1..2,0 °C | 0,1..2,0 °C | 1 | 20 | °C/10 |
| 2 | C32 | WATER T HYSTERESIS | VÍZ HŐM. HISZTERÉZIS | - | 1..5 °C | 1..5 °C | 1 | 5 | °C |
| 20 | C40 | PROPORTIONAL BAND | ARÁNYOS SZABÁLYZÁSI SÁV | F | 0,8..8,0 °C | 0,8..8,0 °C | 8 | 80 | °C/10 |
| 20 | C41 | PROPORTIONAL BAND | ARÁNYOS SZABÁLYZÁSI SÁV | H | 0,8..8,0 °C | 0,8..8,0 °C | 8 | 80 | °C/10 |
| 60 | C42 | INTEGRATING TIME | INTEGRÁLÁSI IDŐTAG | F | OFF/5..180 MIN | KI/5..180 PERC | 0 | 180 | PERC |
| 60 | C43 | INTEGRATING TIME | INTEGRÁLÁSI IDŐTAG | H | OFF/5..180 MIN | KI/5..180 PERC | 0 | 180 | PERC |
| 20 | C50 | PROP. VALVE MIN ON HEAT | FŰTÉS SZELEP MIN NYITÁSA | F | 0..50% | 0..50% | 0 | 50 | % |
| 0 | C51 | PROP. VALVE MIN ON COOL | HŰTÉS SZELEP MIN NYITÁSA | H | 0..50% | 0..50% | 0 | 50 | % |
| 0 | C55 | HEAT SIGNAL LOWER LIMIT | FŰTÉS JELSZINT MIN ÉRTÉKE | F | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 100 | C56 | HEAT SIGNAL UPPER LIMIT | FŰTÉS JELSZINT MAX ÉRTÉKE | F | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 0 | C60 | COOL SIGNAL LOWER LIMIT | HŰTÉS JELSZINT MIN ÉRTÉKE | H | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 100 | C61 | COOL SIGNAL UPPER LIMIT | HŰTÉS JELSZINT MAX ÉRTÉKE | H | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 3 | C70 | N SPEEDS AC FAN MOTOR | AC VENT. FOKOZATOK SZÁMA | - | 1..3 | 1..3 | 1 | 3 | - |
| 6 | C72 | STAGES DIFF AC FAN MOTOR | VENT. FOK. KÖZTI VÁLTÁS | F | 0,2..3,0 °C | 0,2..3,0 °C | 2 | 30 | °C/10 |
| 6 | C74 | STAGES DIFF AC FAN MOTOR | VENT. FOK. KÖZTI VÁLTÁS | H | 0,2..3,0 °C | 0,2..3,0 °C | 2 | 30 | °C/10 |
| 0 | C80 | FAN SIGNAL LOWER LIMIT | VENT. JELSZINT MIN ÉRTÉKE | F | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 100 | C81 | FAN SIGNAL UPPER LIMIT | VENT. JELSZINT MAX ÉRTÉKE | F | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 0 | C82 | FAN SIGNAL LOWER LIMIT | VENT. JELSZINT MIN ÉRTÉKE | H | 0,0..10,0 V | 0,0..10,0 V | 0 | 100 | V/10 |
| 100 | C83 | FAN SIGNAL UPPER LIMIT | VENT. JELSZINT MAX ÉRTÉKE | H | 0,0..10,0 V | 0,0v10,0 V | 0 | 100 | V/10 |
| 33 | C90 | FAN MIN FIXED SPEED | MIN VENT. FOK TELJESÍTMÉNYE | F | 0..100% | 0..100% | 0 | 100 | % |
| 66 | C91 | FAN MED FIXED SPEED | KÖZ. VENT. FOK TELJESÍTMÉNYE | F | 0..100% | 0..100% | 0 | 100 | % |
| 100 | C92 | FAN MAX FIXED SPEED | MAX VENT. FOK TELJESÍTMÉNYE | F | 0..100% | 0..100% | 0 | 100 | % |
| 33 | C93 | FAN MIN FIXED SPEED | MIN VENT. FOK TELJESÍTMÉNYE | H | 0..100% | 0..100% | 0 | 100 | % |
| 66 | C94 | FAN MED FIXED SPEED | KÖZ. VENT. FOK TELJESÍTMÉNYE | H | 0..100% | 0..100% | 0 | 100 | % |
| 100 | C95 | FAN MAX FIXED SPEED | MAX VENT. FOK TELJESÍTMÉNYE | H | 0..100% | 0..100% | 0 | 100 | % |
| 1 | C100 | AC FAN MIN EL.HEATER ON | AC VENT. MIN TELJESÍTMÉNYE EL. FŰTÉSSEL | - | 1..3% | 1..3 | 1 | 3 | - |
| 40 | C101 | EC FAN MIN EL.HEATER ON | EC VENT. MIN TELJESÍTMÉNYE EL. FŰTÉSSEL | - | 0..100% | 0..100% | 0 | 100 | % |
| 0 | C110 | FAN DELAY AT TURN ON | VENT. KÉSLELTETÉS BEKAPCSOLÁSNÁL | F | 0..600 SEC | 0..600 másodperc | 0 | 600 | SEC |
| 0 | C111 | FAN DELAY AT TURN OFF | VENT. KÉSLELTETÉS KIKAPCSOLÁSNÁL | F | 0..600 SEC | 0..600 másodperc | 0 | 600 | SEC |
| 0 | C112 | FAN DELAY AT TURN ON | VENT. KÉSLELTETÉS BEKAPCSOLÁSNÁL | H | 0..600 SEC | 0..600 másodperc | 0 | 600 | SEC |
| 0 | C113 | FAN DELAY AT TURN OFF | VENT. KÉSLELTETÉS KIKAPCSOLÁSNÁL | H | 0..600 SEC | 0..600 másodperc | 0 | 600 | SEC |
| 15 | C120 | EL.HEATER INTEGR.DELTA | KIEG. EL. FŰTÉS HŐM. KÜLÖNBSÉG | - | 0,0..20,0 °C | 0,0..20,0 °C | 0 | 200 | °C/10 |
6.3.2. Testreszabási paraméterek magyarázata
C05 - C06 - Szelep szabályzás típusa: A szelepek szabályzásának típusa fűtés (C05) és hűtés (C06) üzemmódban. Alapvetően a P05 paraméter beállításával automatikusan konfigurálásra kerülnek, szükség esetén ezzel a paraméterrel módosíthatóak.
C10 - Üzemmódváltás alsó határérték: Az automatikus üzemmódváltáshoz tartozó alsó határhőmérséklet. Ezen vízhőmérséklet alatt a termosztát hűtés üzemmódba kapcsol.
C11 - Üzemmódváltás felső határérték: Az automatikus üzemmódváltáshoz tartozó felső határhőmérséklet. Ezen vízhőmérséklet felett a termosztát fűtés üzemmódba kapcsol.
C20 - Légrétegződés-gátló funkció aktiválásának gyakorisága: Azt határozza meg, hogy hány percenként induljon el a ventilátor a légrétegződés megakadályozása érdekében, amikor nincs se fűtési-, se hűtési igény.
C21 - Légrétegződés-gátló funkció időtartama: A légrétegződés-gátló funkció működésbe lépése esetén az ebben a paraméterben beállított időtartamig működik a ventilátor.
C30 - Helyiség hőmérséklet hiszterézis: Az a mért és kívánt helyiség hőmérséklet különbség, aminél a termosztát elindítja/leállítja a vezérelt eszközöket.
C32 - Vízhőmérséklet hiszterézis: A vízhőmérséklet alapú ventilátor indítás korlátozására beállított hőmérsékletek hiszterézise.
C40 - C41 - Arányos szabályzási sáv: Az a mért és kívánt helyiség hőmérséklet különbség fűtés (C40) és hűtés (C41) üzemmódban, amelyen belül arányosan szabályozza a termosztát a vezérelt eszközöket. Ennél nagyobb eltérés esetén minden 100% teljesítményen üzemel.
C42 - C43 - Integrálási idő: Az arányos+integráló (P+I) szabályzáshoz tartozó integrálási időtag fűtés (C42) és hűtés (C43) üzemmódban. A paraméterek értékének OFF-ra állításával a szabályzás arányossá (P) válik, az integrálási csillapítás nélkül fog működni.
C50 - C51 - Szelep minimum nyitása: A fűtési (C50) és hűtési (C51) arányos szabályzású szelep minimális nyitási értéke, amely nyitási érték alatt a ventilátor kikapcsol.
C55 - C60 - Jelszint minimum értéke: A fűtési (C55) és hűtési (C60) arányos szabályzású szelep minimális vezérlő feszültsége. A legkisebb nyitási értékhez tartozó vezérlő feszültség. A szelep zárása esetén a beállítástól függetlenül 0 V a kiadott vezérlő feszültség.
C56 - C61 - Jelszint maximum értéke: A fűtési (C56) és hűtési (C61) arányos szabályzású szelep maximális vezérlő feszültsége. A legnagyobb nyitási (100%) értékhez tartozó vezérlő feszültség.
C70 - AC ventilátor fokozatok száma: A vezérelt AC ventilátor fokozatainak száma, 1 és 3 között állítható. Az 1 fokozatú ventilátor az M6, 2 fokozatút M6-M7, a 3 fokozatút pedig az M6-M7-M8 sorkapocs pontokra kell csatlakoztatni.
C72 - C74 - Ventilátor fokozatok közti váltás: Az a mért és kívánt helyiség hőmérséklet különbség fűtés (C72) és hűtés (C74) üzemmódban, amelynél a termosztát lépteti az AC ventilátor fokozatait. A beállított hőmérsékleten belül alacsony, felette a paraméter értékének kétszereséig eléréséig közepes, ennél is nagyobb különbség esetén pedig magas fokozaton üzemel a ventilátor. Csak a ventilátor fokozat AUTO állása esetén lép érvénybe.
C80 - C82 - Ventilátor jelszint minimum értéke: Az EC ventilátor minimális vezérlő feszültsége fűtés (C80) és hűtés (C82) üzemmódban. A legkisebb fordulatszámhoz tartozó vezérlő feszültség. A ventilátor leállítása esetén a beállítástól függetlenül 0 V a kiadott vezérlő feszültség.
C81 - C83 - Ventilátor jelszint maximum értéke: Az EC ventilátor maximális vezérlő feszültsége fűtés (C81) és hűtés (C83) üzemmódban. A megengedett legnagyobb fordulatszámhoz tartozó vezérlő feszültség.
C90 - C95 - Ventilátor fokozat teljesítménye: Az EC ventilátor 6.3.1. táblázatban megadott, fix fokozataihoz tartozó teljesítmények a C81, illetve C83 paraméterekben beállított vezérlő feszültség százalékában. Abban az esetben lépnek érvénybe, ha a termosztáton a ventilátor fokozat 1, 2 vagy 3 állásban van.
C100-C101 - AC/EC ventilátor minimum teljesítménye elektromos fűtéssel: Az a minimális ventilátor fokozat, ami akkor érvényes, ha a P03 paraméter beállítása 'Elektromos fűtés' vagy 'Kiegészítő elektromos fűtés' és a fűtőtest aktív. Tehát hűtés üzemben nem érvényes.
C110-C112 - Ventilátor bekapcsolási késleltetés fűtés (C110) és hűtés (C112) üzemmódban. Ezen paraméter segítségével be lehet állítani, hogy a fűtés/hűtési igény fellépését követően a ventilátor később induljon el. Ezzel időt adva a hőcserélő felmelegedésének. Csak akkor használható, ha szelepvezérlés konfigurálva lett.
C111-C113 - Ventilátor kikapcsolási késleltetés fűtés (C111) és hűtés (C113) üzemmódban. Ezen paraméter segítségével be lehet állítani, hogy a fűtés/hűtési igény megszűnését követően a ventilátor később álljon le. Ezzel időt adva a maradék hő leadásának. Csak akkor használható, ha szelep- vagy elektromos fűtés vezérlés konfigurálva lett.
C120 - Kiegészítő elektromos fűtés hőmérséklet különbség: Az a mért és kívánt helyiség hőmérséklet különbség, ami felett az elektromos fűtés bekapcsol a P03 paraméter 'Kiegészítő elektromos fűtés' beállítása esetén.
6.4. MODBUS(M) paraméterek
6.4.1. MODBUS paraméterek táblázat
| Alap érték | Kód | Paraméter neve | Paraméter magyar neve | H/F | Érték kijelzőn | Érték magyarul | Érték min | Érték max | Mé. |
|---|---|---|---|---|---|---|---|---|---|
| 1 | M00 | MODBUS SLAVE ADDRESS | ESZKÖZ MODBUS CÍME | - | 1..247 | 1..247 | 1 | 247 | - |
| 3 | M02 | MODBUS BAUD RATE | MODBUS BAUDRÁTA | - | 0 - 1200 1 - 2400 2 - 4800 3 - 9600 4 - 19200 5 - 38400 6 - 57600 7 - 115200 8 - 460800 | 0 - 1200 1 - 2400 2 - 4800 3 - 9600 4 - 19200 5 - 38400 6 - 57600 7 - 115200 8 - 460800 | 0 | 8 | - |
| 15 | M03 | MODBUS SETTINGS | MODBUS PARITÁS | - | 11 - 8E1 13 - 8O1 15 - 8N1 | 11 - PÁROS 13 - PÁRATLAN 15 - NINCS | 11 | 15 | - |
6.4.2. Modbus Regiszterek rendszerezése
A regiszterek az alábbi csoportokra vannak osztva:
| CÍM | CSOPORT |
|---|---|
| 0x0000 | M.. paraméterek - MODBUS beállítások |
| 0x0100 | Valós idejű változók |
| 0x0400 | Felhasználói beállítások |
| 0x0500 | Időprogram |
| 0x0C00 | U.. paraméterek |
| 0x1000 | P.. paraméterek |
| 0x1400 | C.. paraméterek |
| 0xFF00 | Termék azonosítás |
Paraméterek:
Az U.., P.., C.., M.. paraméterek értékei olvashatóak és írhatóak és a megfelelő csoporton belül paraméter sorszámával megegyező címre vannak konfigurálva. Például az M00 paraméter a 0x0000 címen érhető el, vagy az U07 paraméter a 0x0C07.
6.4.3. Valós idejű változók regiszter lista
| REG. cím | Reg. menny. | Adat típus | Regiszter | Érték min | Érték max | Alap érték | Olvasható / Írható | Funkció | Mé. |
|---|---|---|---|---|---|---|---|---|---|
| 0x0100 | 1 | u16 | Current_setpoint | 50 | 350 | - | R | 3 | °C/10 |
| 0x0101 | 1 | u16 | Fan_set_actual | 0 | 4 | - | R | 3 | - |
| 0x010A | 1 | u16 | Room_temperature | -100 | 500 | - | R | 3 | °C/10 |
| 0x010B | 1 | s16 | Room_temperature_status | 0 | 7 | - | R | 3 | - |
| 0x010C | 1 | s16 | Internal_sensor_temperature | -100 | 500 | - | R | 3 | °C/10 |
| 0x010D | 1 | u16 | Internal_sensor_temperature_status | 0 | 7 | - | R | 3 | - |
| 0x010E | 1 | s16 | External_sensor_temperature | -100 | 500 | - | R | 3 | °C/10 |
| 0x010F | 1 | u16 | External_sensor_temperature_status | 0 | 7 | - | R | 3 | - |
| 0x0110 | 1 | s16 | Water_temperature | 0 | 99 | - | R | 3 | °C |
| 0x0111 | 1 | u16 | Water_temperature_status | 0 | 7 | - | R | 3 | - |
| 0x011A | 1 | u16 | Input_status | 0 | 7 | - | R | 3 | - |
| 0x011B | 1 | u16 | Switch_config | 0 | 1 | - | R | 3 | - |
| 0x011C | 1 | u16 | Relay_status | 0 | 31 | - | R | 3 | - |
| 0x011D | 1 | u16 | AC_Fan_speed_status | 0 | 3 | - | R | 3 | - |
| 0x011E | 1 | u16 | Valve_status | 0 | 1 | - | R | 3 | - |
| 0x011F | 1 | u16 | Electric_heater_status | 0 | 1 | - | R | 3 | - |
| 0x0120 | 1 | u16 | Analog_out_cool | 0 | 1000 | - | R | 3 | V/100 |
| 0x0121 | 1 | u16 | Analog_out_motor_heat | 0 | 1000 | - | R | 3 | V/100 |
| 0x012A | 1 | u16 | Fan_speed_icon | 0 | 4 | - | R | 3 | - |
| 0x012B | 1 | u16 | Output_icons | 0 | 511 | - | R | 3 | - |
| 0x012C | 1 | u16 | Alarm_icons | 0 | 127 | - | R | 3 | - |
| 0x0135 | 1 | u16 | Mode_timeprog | 0 | 3 | - | R | 3 | - |
| 0x0136 | 1 | u16 | Mode_actual | 0 | 3 | - | R | 3 | - |
| 0x0137 | 1 | u16 | HC_actual | 0 | 1 | - | R | 3 | - |
| 0x0140 | 1 | u16 | regulation_flags | 0 | 511 | - | R | 3 | - |
| 0x0141 | 1 | u16 | valve_reg_type | 0 | 2 | - | R | 3 | - |
| 0x0142 | 1 | u16 | fan_reg_type | 0 | 2 | - | R | 3 | - |
| 0x0153 | 2 | u32 | uptime | 0 | 2^32 | - | R | 3 | sec |
| 0x0155 | 1 | u16 | WiFi_status | 0 | 3 | - | R | 3 | - |
| 0x0156 | 1 | u16 | BT_status | 0 | 1 | - | R | 3 | - |
| 0x0162 | 1 | u16 | Mode_time | 0 | 43200 | - | R | 3 | min |
6.4.4. Felhasználói beállítások regiszter lista
| REG. cím | Reg. menny. | Adat típus | Regiszter | Érték min | Érték max | Alap érték | Olvasható / Írható | Funkció | Mé. |
|---|---|---|---|---|---|---|---|---|---|
| 0x0400 | 1 | u16 | Mode_on_off | 0 | 1 | - | R/W | 3,6,16 | - |
| 0x0401 | 1 | u16 | Mode_man_progr | 0 | 1 | - | R/W | 3,6,16 | - |
| 0x0402 | 1 | u16 | Mode_manual | 0 | 3 | - | R/W | 3,6,16 | - |
| 0x0403 | 1 | u16 | HC_master | 0 | 1 | - | R/W | 3,6,16 | - |
| 0x0410 | 1 | s16 | SP_global_Economy_H | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x0411 | 1 | s16 | SP_global_Comfort_H | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x0412 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0413 | 1 | s16 | SP_global_Economy_C | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x0414 | 1 | s16 | SP_global_Comfort_C | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x0415 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0416 | 1 | s16 | SP_local_Economy_H | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x0417 | 1 | s16 | SP_local_Comfort_H | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x0418 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0419 | 1 | s16 | SP_local_Economy_C | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x041A | 1 | s16 | SP_local_Comfort_C | 50 | 350 | - | R/W | 3,6,16 | °C/10 |
| 0x041B | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x041C | 1 | s16 | SP_delta_Economy_H | -100 | 100 | - | R/W | 3,6,16 | °C/10 |
| 0x041D | 1 | s16 | SP_delta_Comfort_H | -100 | 100 | - | R/W | 3,6,16 | °C/10 |
| 0x041E | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x041F | 1 | s16 | SP_delta_Economy_C | -100 | 100 | - | R/W | 3,6,16 | °C/10 |
| 0x0420 | 1 | s16 | SP_delta_Comfort_C | -100 | 100 | - | R/W | 3,6,16 | °C/10 |
| 0x0421 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x042D | 1 | u16 | Fan_set_global_Economy_H | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x042E | 1 | u16 | Fan_set_global_Comfort_H | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x042F | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0430 | 1 | u16 | Fan_set_global_Economy_C | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x0431 | 1 | u16 | Fan_set_global_Comfort_C | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x0432 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0433 | 1 | u16 | Fan_set_local_Economy_H | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x0434 | 1 | u16 | Fan_set_local_Comfort_H | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x0435 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0436 | 1 | u16 | Fan_set_local_Economy_C | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x0437 | 1 | u16 | Fan_set_local_Comfort_C | 0 | 4 | - | R/W | 3,6,16 | °C/10 |
| 0x0438 | 1 | - | unused | - | - | - | - | 3,6,16 | - |
| 0x0446 | 1 | u16 | Display_mode | 0 | 1 | - | R/W | 3,6,16 | - |
| 0x0447 | 1 | u16 | Key_lock | 0 | 1 | - | R/W | 3,6,16 | - |
| 0x0448 | 1 | u16 | Parameter_show | 0 | 65535 | - | R/W | 3,6,16 | - |
| 0x0449 | 1 | u16 | Diagnostic_command | 0 | 65535 | - | R/W | 3,6,16 | - |
| 0x0454 | 1 | u16 | Clock_Day | 1 | 31 | - | R/W | 3,6,16 | - |
| 0x0455 | 1 | u16 | Clock_Month | 1 | 12 | - | R/W | 3,6,16 | - |
| 0x0456 | 1 | u16 | Clock_Year | 1900 | 2155 | - | R/W | 3,6,16 | - |
| 0x0457 | 1 | u16 | Clock_Hour | 0 | 23 | - | R/W | 3,6,16 | - |
| 0x0458 | 1 | u16 | Clock_Minutes | 0 | 59 | - | R/W | 3,6,16 | - |
| 0x0459 | 1 | u16 | Clock_Seconds | 0 | 59 | - | R/W | 3,6,16 | - |
6.4.5. Időprogram regiszter lista
| REG. cím | Reg. menny. | Adat típus | Regiszter | Alap érték | Olvasható / Írható | Funkció |
|---|---|---|---|---|---|---|
| 0x0500 | 84 | u16 | Timeprog_H | - | R/W | 3,6,16 |
| 0x0501 | 84 | u16 | Timeprog_C | - | R/W | 3,6,16 |
7. Műszaki adatok
| Jellemző | Érték |
|---|---|
| Kijelző: | ePaper 2,13” |
| Hálózati feszültség: | 85..264 V AC 50..60 Hz |
| Teljesítmény felvétel: | 2,5W |
| Szabályozási tartomány: | 5 °C .. 35 °C |
| Mérési és állítási felbontás: | 0,1 °C |
| Pontosság: | ± 1 °C |
| Hiszterézis: | 0,2 °C (állítható) |
| Fagyvédelem: | 0.0 .. 20.0 °C |
| Belső érzékelő típusa: | NTC 10 kΩ @ 25 °C ±1% Beta 3977 (25/85 °C) ±1% |
| Külső érzékelő típusa (opcionális): | NTC 10 kΩ @ 25 °C ±1% Beta 3977 (25/85 °C) ±1% |
| Vízhőmérséklet érzékelő típusa (opcionális): | NTC 10 kΩ @ 25 °C ±1% Beta 3977 (25/85 °C) ±1% |
| Arányos szabályzó jel tartománya: | 0..10 V (állítható) |
| Jel pontossága: | ± 0,53 V |
| 1 db 0…10V kimenet minimum impedancia: | 1000 Ohm |
| 2 db 0…10V kimenet minimum impedancia: | 2000 Ohm |
| Max terhelhetőség 3, 4 sorkapocs pontok: | 3 (1) A 250 V~ |
| Max terhelhetőség 6, 7, 8 sorkapocs pontok: | 4 (1) A 250 V~ |
| Teljes terhelhetőség (összes kimenet): | 9A MAX |
| Kommunikációs port: | RS485 Modbus® RTU |
| WiFi protokoll: | 802.11 b/g/n |
| WiFi frekvencia: | 2.4 .. 2.5 GHz |
| Beavatkozás típusa: | 1 |
| Szennyezési fok: | 2 |
| Érintésvédelmi fokozat: | IP30 |
| Névleges impulzus feszültség: | 2500V |
| Szoftver osztály: | A |
| EMC teszt feszültség: | 230 V ~ 50 Hz |
| EMC teszt áramerősség: | 10 mA |
| Tolerancia ‘Rövid hiba mód’: | +/-0,15 mm |
| Golyós teszt hőmérséklet: | 75 °C |
| Üzemi hőmérséklet: | 0 °C .. 40 °C |
| Páratartalom határértékek: | 20% .. 80% RH (nem kondenzálódó) |
